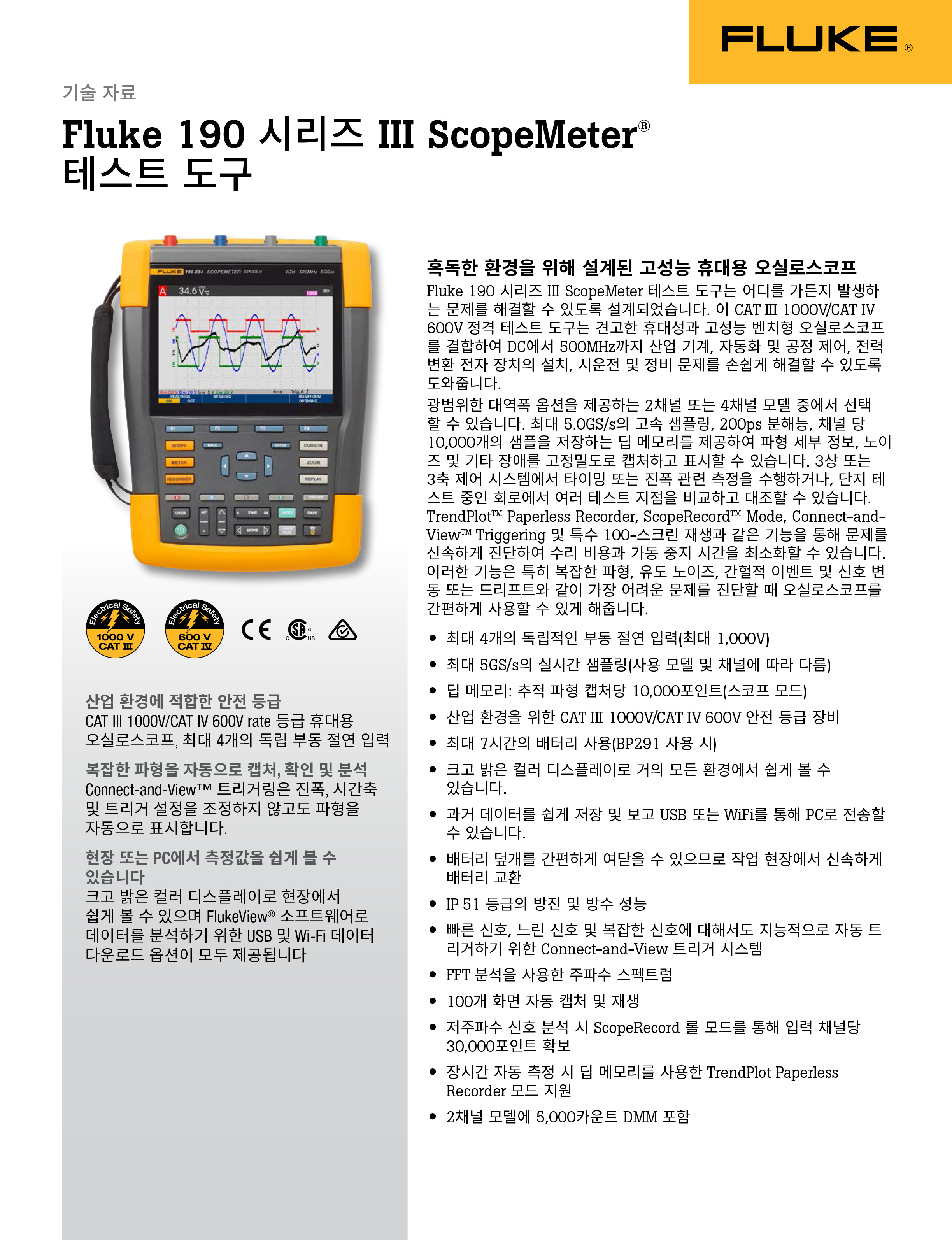

카탈로그

제품문의 구매하기

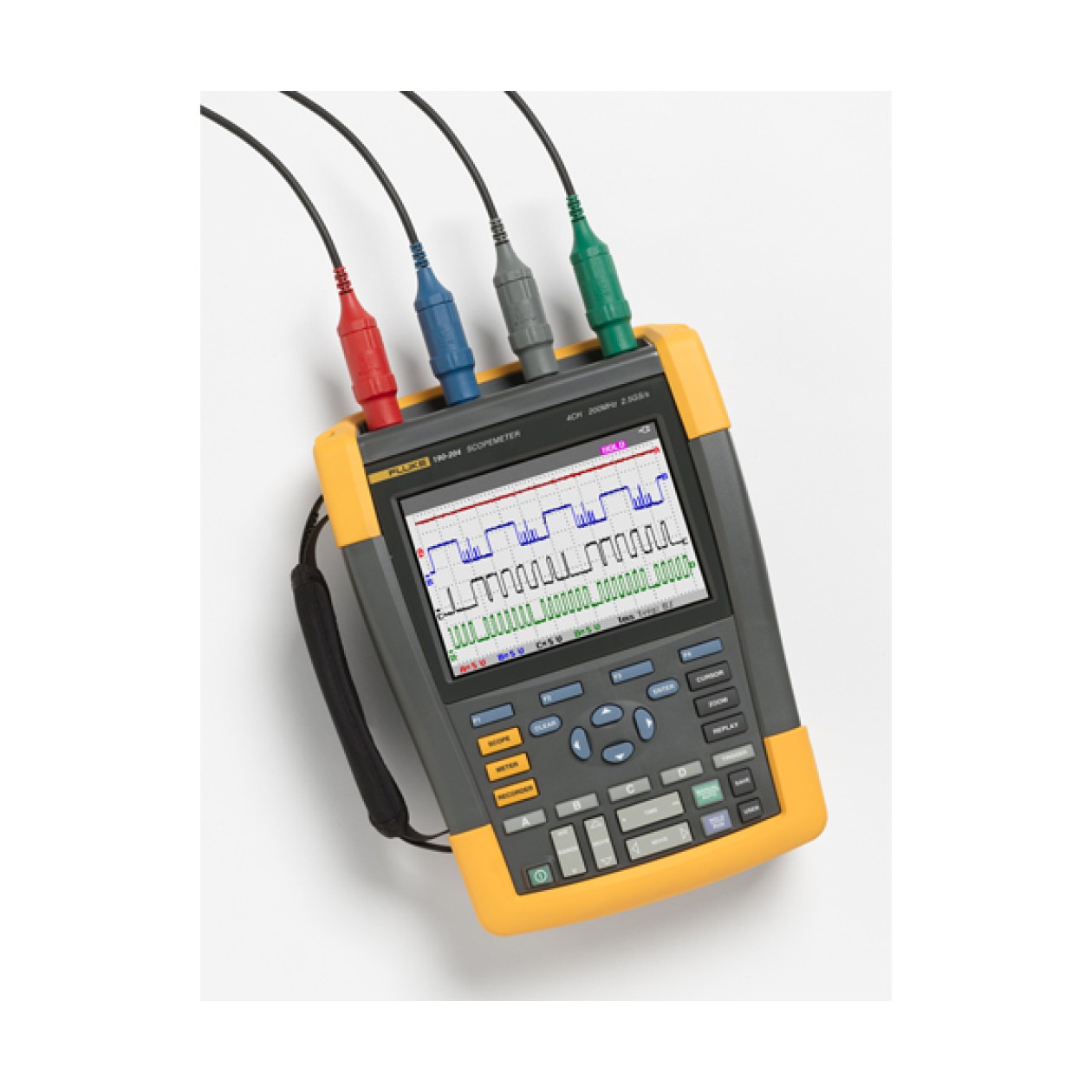

제품 개요: Fluke 190 Series III ScopeMeter® 테스트 도구

혹독한 환경을 위해 설계된 고성능 휴대용 오실로스코프

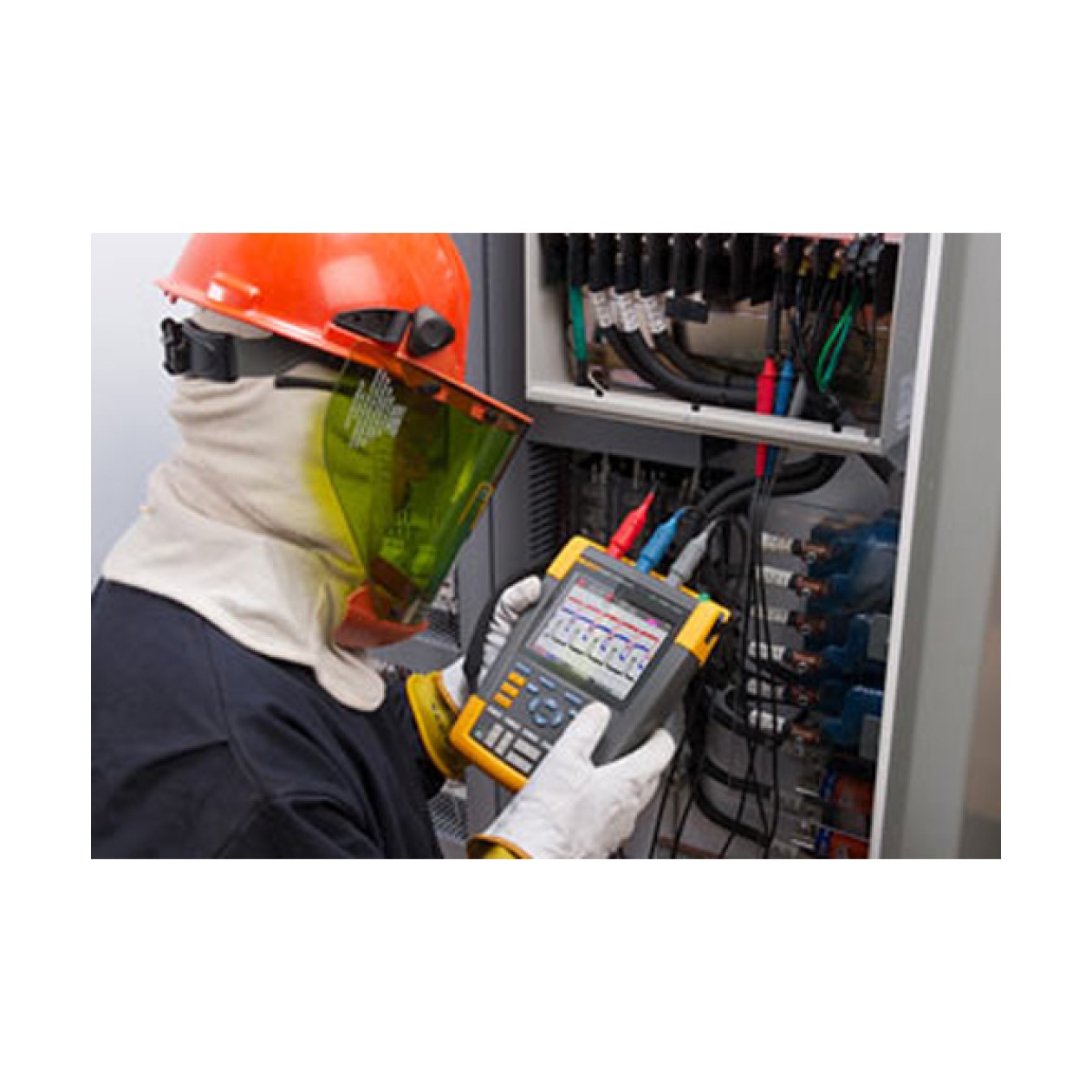

Fluke 190 시리즈 III ScopeMeter® 테스트 도구는 어디를 가든지 발생하는 문제를 해결할 수 있도록 설계되었습니다. 이 CAT III 1000V/CAT IV 600V 정격 테스트 도구는 견고한 휴대성과 고성능 벤치형 오실로스코프를 결합하여 DC에서 500MHz까지 산업 기계, 자동화 및 공정 제어, 전력 변환 전자 장치의 설치, 시운전 및 정비 문제를 손쉽게 해결할 수 있도록 도와줍니다.

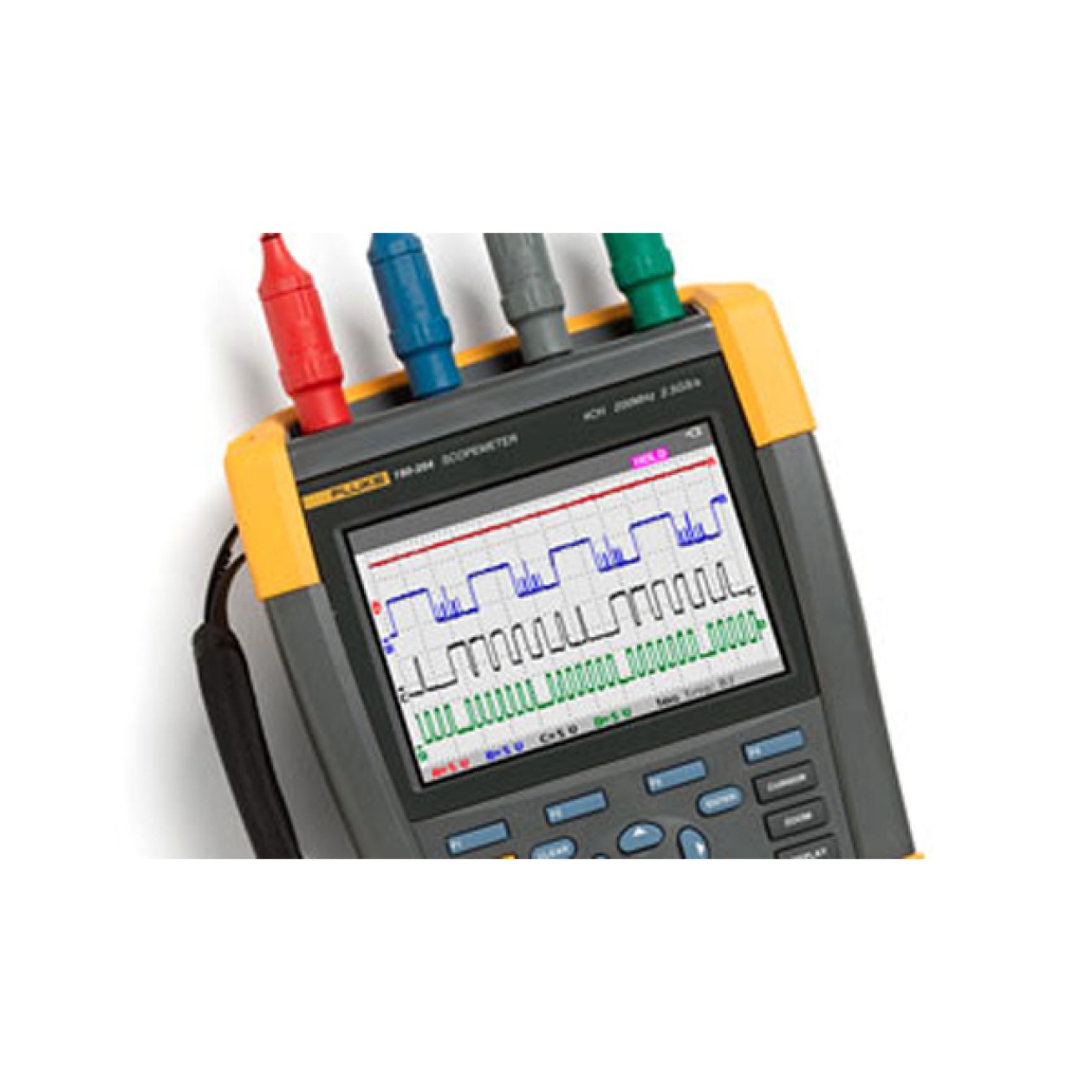

광범위한 대역폭 옵션을 제공하는 2채널 또는 4채널 모델 중에서 선택할 수 있습니다. 최대 5.0GS/s의 고속 샘플링, 200ps 분해능, 채널 당 10,000개의 샘플을 저장하는 딥 메모리를 제공하여 파형 세부 정보, 노이즈 및 기타 장애를 고정밀도로 캡처하고 표시할 수 있습니다. 3상 또는 3축 제어 시스템에서 타이밍 또는 진폭 관련 측정을 수행하거나, 단지 테스트 중인 회로에서 여러 테스트 지점을 비교하고 대조할 수 있습니다. TrendPlot™ Paperless Recorder, ScopeRecord™ Mode, Connect-and-View™ Triggering 및 특수 100-스크린 재생과 같은 기능을 통해 문제를 신속하게 진단하여 수리 비용과 가동 중지 시간을 최소화할 수 있습니다. 이러한 기능은 특히 복잡한 파형, 유도 노이즈, 간헐적 이벤트 및 신호 변동 또는 드리프트와 같이 가장 어려운 문제를 진단할 때 오실로스코프를 간편하게 사용할 수 있게 해줍니다.

● 최대 4개의 독립적인 부동 절연 입력(최대 1000 V)
● 최대 5GS/s의 실시간 샘플링(사용 모델 및 채널에 따라 다름)
● 크고 밝은 컬러 디스플레이로 거의 모든 환경에서 쉽게 측정 확인
● 측정 데이터를 쉽게 저장하고 기록 데이터를 확인하며 USB 또는
WiFi를 통해 PC로 전송
● 딥 메모리: 추적 파형 캡처당 10,000 포인트(스코프 모드)
● 산업 환경을 위한 CATIII 1000V/CATIV 600V 안전 등급 장비
● 최대 7시간 배터리 사용(BP291 사용시)
● 데이터를 USB 메모리 장치로 직접 저장하기 위한 절연된 USB 포트
● 배터리 덮개를 간편하게 여닫아 작업 현장에서도 신속한 배터리
교체 가능
● IP51 등급의 방진, 방수 등급
● 파형을 자동으로 표시하는 Connect-and-View™ 트리거링
● 빠른 신호, 느린 신호 및 복잡한 신호에 대해서도 지능적으로
자동 트리거링
● 100개 화면 자동 캡처 및 재생
● 저주파수 신호 분석시 ScopeRecord™ Roll 모드를 통해 입력
채널당 30,000 포인트 확보
● 3년 품질 보증

mV에서 kV까지 안전한 측정

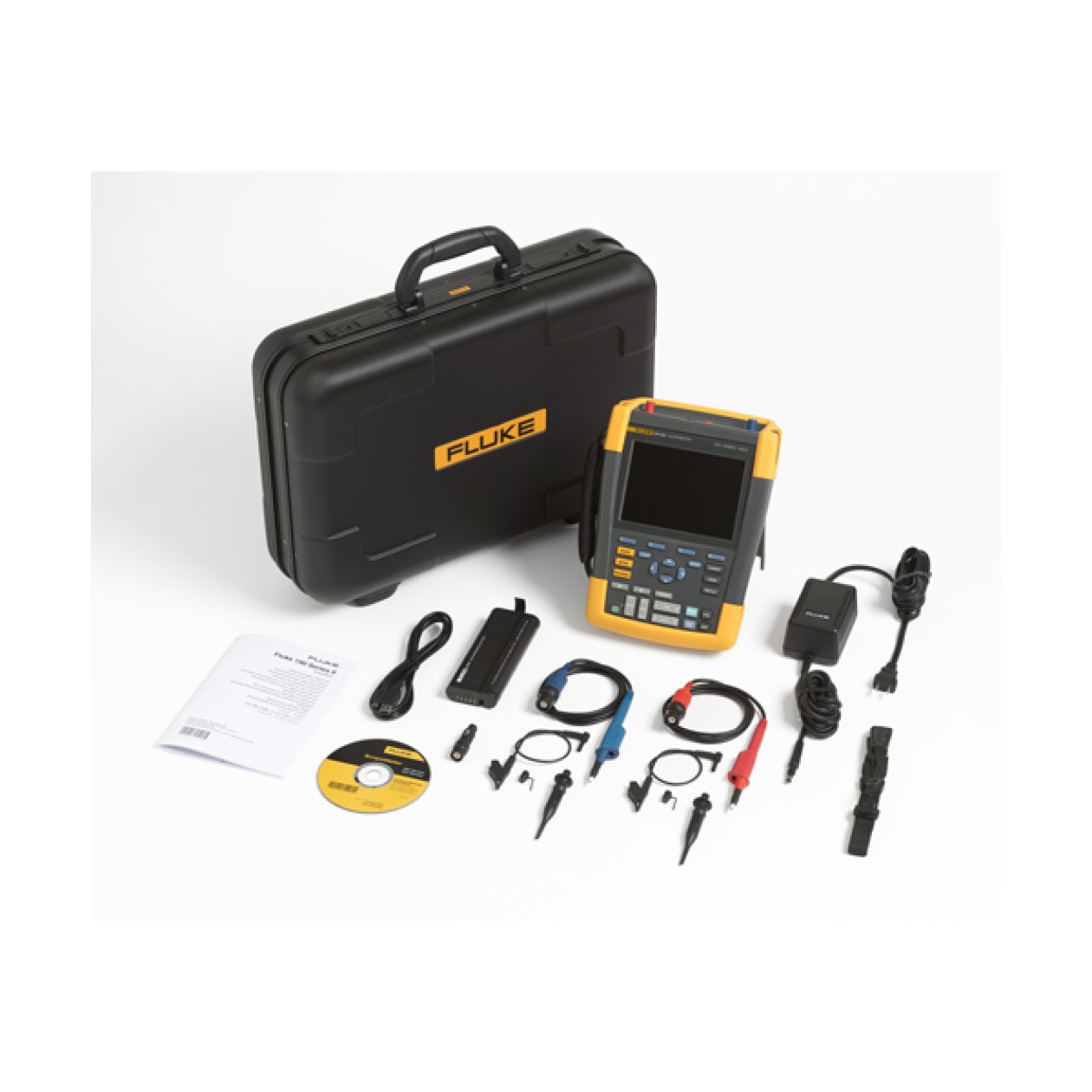

독립 절연형 입력단은 서로 다른 접지 참조로 혼합회로에서의 측정을 가능하게 해주어 우발적 단락의 위험을 줄여줍니다. 특수 차동 프로브와 절연 변압기가 없는 일반 벤치형 오실로스코프는 측정값을 라인 전원 접지로만 참조할 수 있습니다. mV에서 kV까지 광범위한 범위를 커버하도록 설계된 ScopeMeter 190 Series III 테스트 도구를 사용하여 초소형 전자장치에서 중부하 고전압 전기장치에 이르기까지 측정이 가능합니다. 190 시리즈 III 60MHz 및 100MHz 구성에는 고전압 응용 분야에 적합한VPS421 100:1 프로브가 포함되어 있고 200MHz 및 500MHz 구성에는 마이크로전자 및 고전압 응용 분야에 적합한VPS410-II 10:1 프로브가 포함되어 있습니다.

거친 환경에서 사용할 수 있는 IP-51 등급

견고하고 내충격성이 뛰어난 ScopeMeter 테스트 도구는 더럽고 위험한 환경에서 사용하도록 제작되었습니다. 밀폐형 케이스에 내장되어 먼지, 물방울, 습기 및 공기 중 오염물질을 견딜 수 있습니다. ScopeMeter 테스트 도구를 사용할 때마다 어디에서 작업하든 안정적으로 작동할 것을 확신할 수 있습니다.

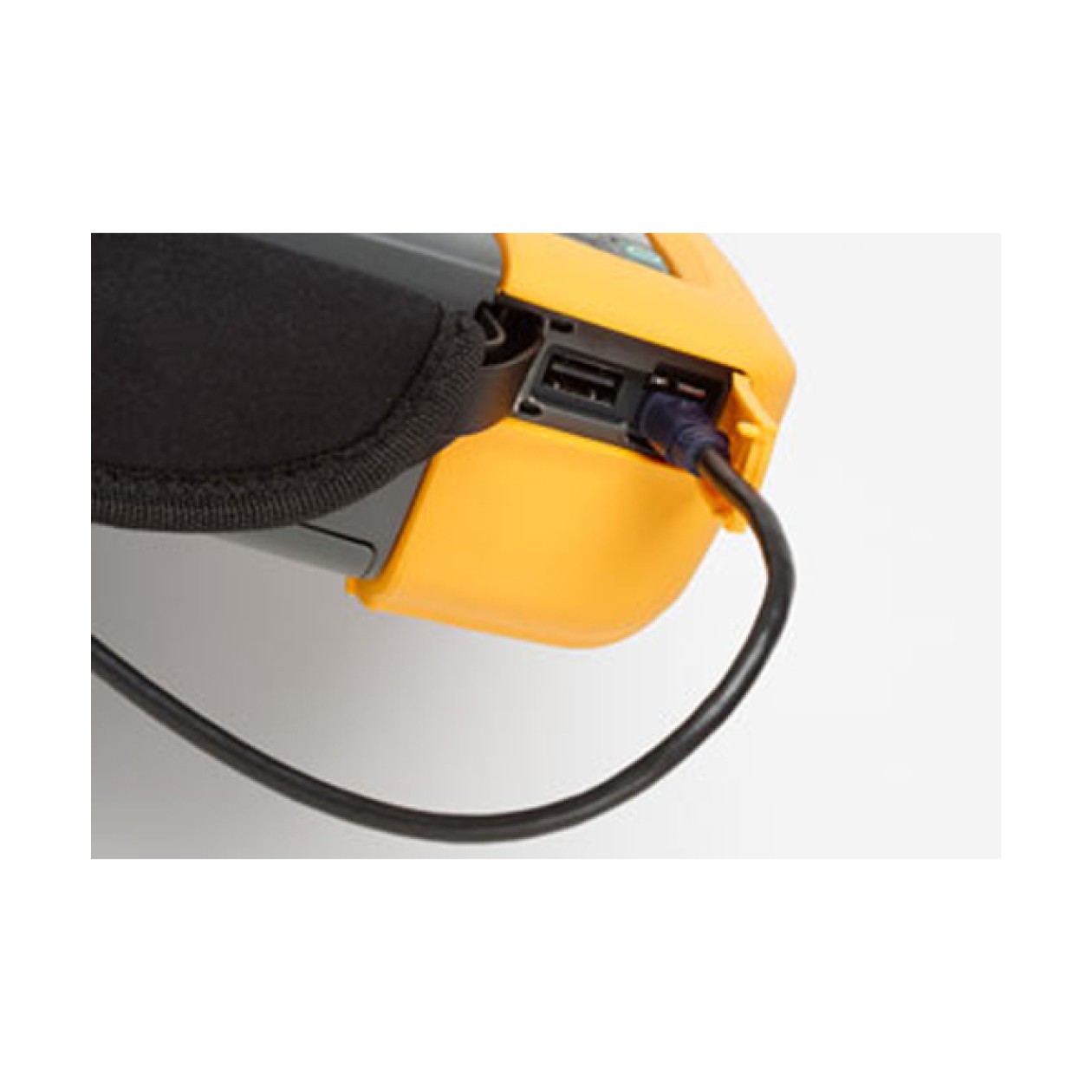

USB 및 Wi-Fi 연결

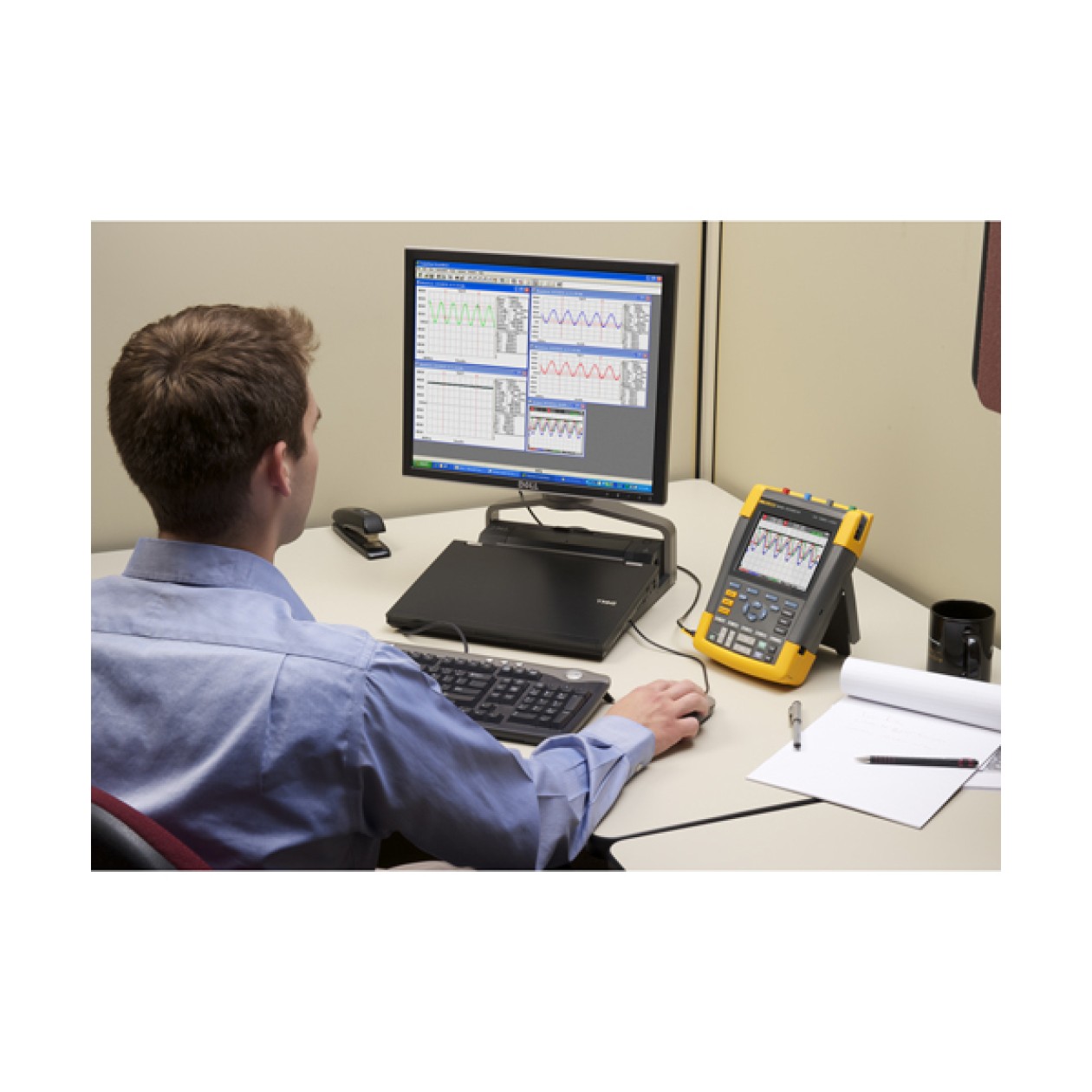

Fluke 190 시리즈 III는 측정 입력 회로로부터 전기적으로 절연되어 있는 2개의 USB 포트를 제공하여 데이터를 빠르고 쉽게 PC로 전송하고 OEM, 동료 및 지원 담당자와 파형을 보관 및 공유할 수 있습니다. 또는 나중에 사용할 수 있도록 USB 메모리 장치에 파형, 화면 캡처 및 기기 설정을 저장할 수 있습니다. USB 스틱, USB 인터페이스를 통한 직접 연결 또는 Wi-Fi 연결 옵션을 통해 저장된 파일을 쉽게 전송할 수 있습니다. 이 파일들은 추가 데이터 처리에 사용하거나 FlukeView-2 소프트웨어에서 파형을 더 자세히 연구하기 위해 사용할 수 있습니다.

Connect-and-View 트리거

Connect-and-View 트리거는 설정을 조정할 필요 없이 즉각적이고 안정적인 디스플레이를 제공합니다. 다른 스코프를 사용한 적이 있다면 트리거링이 얼마나 까다로울 수 있는지 아실 것입니다. 설정이 올바르지 않을 경우 결과가 불안정해지거나 부정확해질 수 있습니다. Connect-and-View는 신호 패턴을 인식하여 자동으로 올바른 트리거링을 설정합니다. 버튼을 만지지 않아도 모터 드라이브 및 제어 신호를 포함하여 거의 모든 신호를 안정적이고 신뢰할 수 있게 반복적으로 디스플레이할 수 있습니다. 고속으로 연속하여 여러 테스트 지점을 측정할 때 특히 빠르고 편리합니다.

Connect and View는 추가 설정 없이 가장 복잡한 신호까지도 캡처합니다.

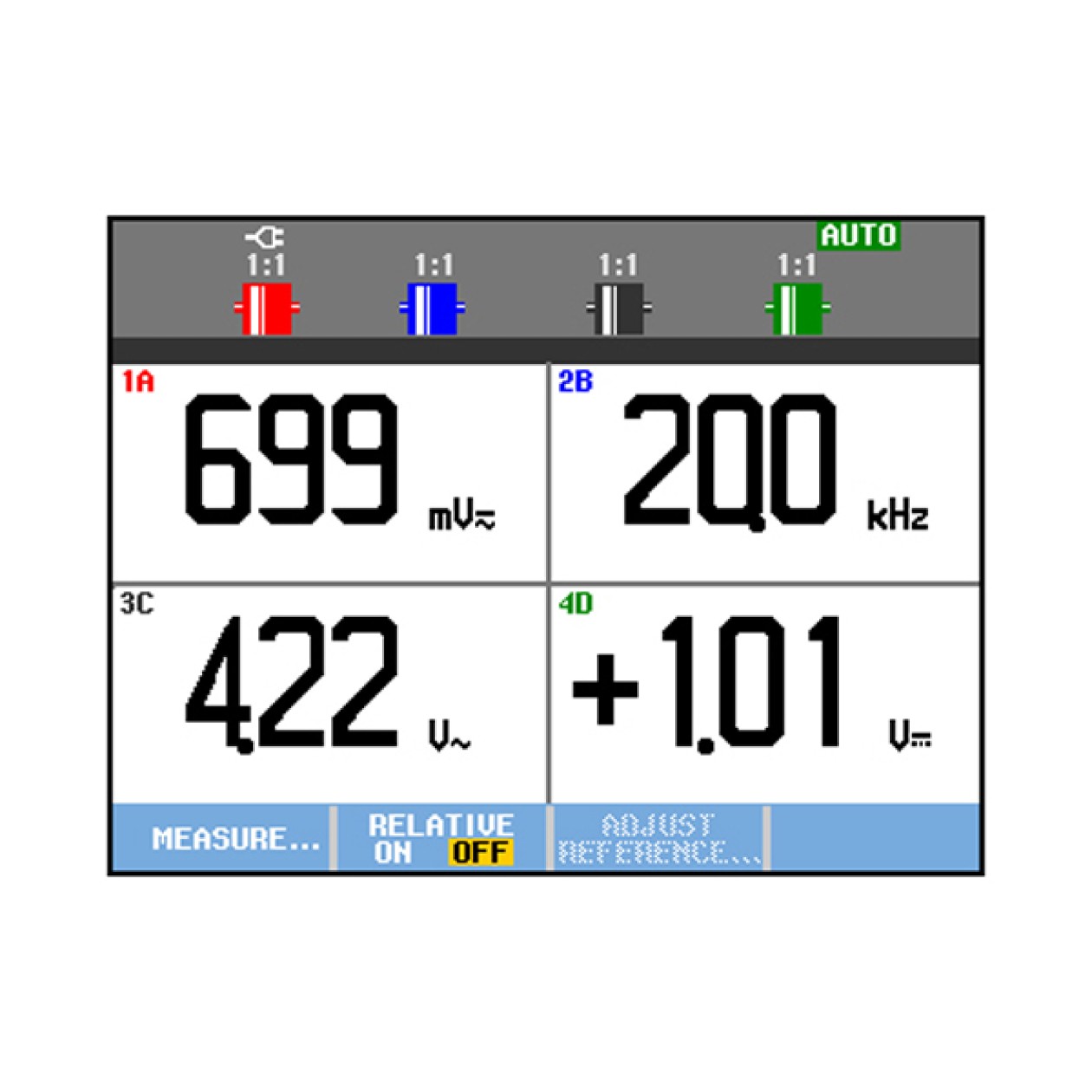

디지털 멀티미터 내장

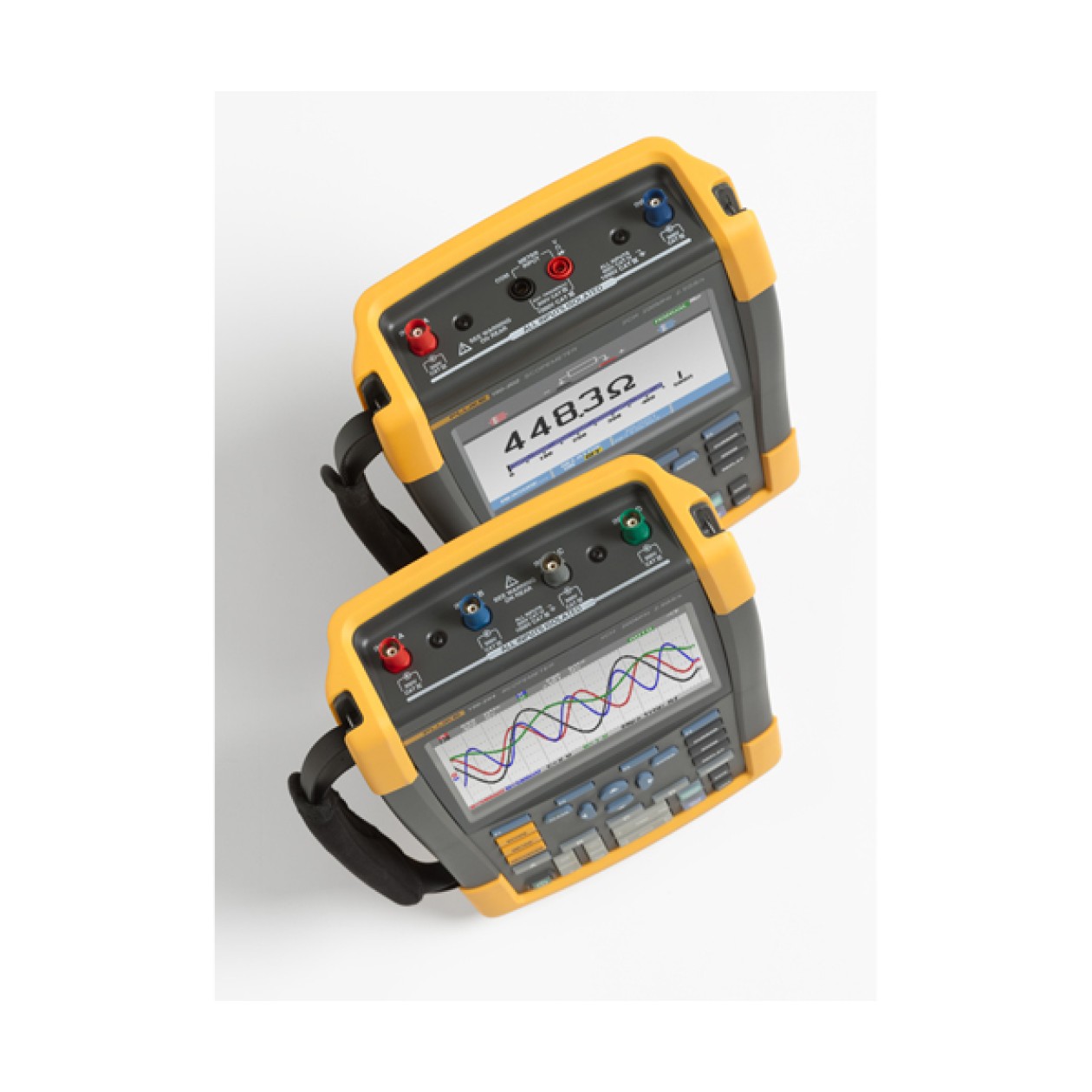

두 개 채널 190 시리즈 III 모델의 내장된 5000 카운트 디지털 멀티미터를 사용하여 파형 분석에서 정밀한 멀티미터 측정으로 편리하게 전환할 수 있습니다. 측정 기능에는 Vdc, Vac, Vac+dc, 저항, 연속성(도통) 및 다이오드 테스트가 포합됩니다. 적절한 션트, 프로브 또는 어댑터를 사용하여 광범위한 배율로 전류 및 온도를 측정할 수 있습니다.

고해상도 파형 레코딩을 위한 ScopeRecord™ 모드

ScopeRecord 메모리는 채널 당 최대 30,000개 이상의 데이터 포인트를 저장하여 간헐적으로 발생하는 빠른 이벤트 및 최저 8ns의 글리치를 포착할 수 있습니다. (두 세트의 다중 채널 기록물을 추후 분석을 위해 내부 메모리에 저장할 수 있습니다.)

UPS, 전원 공급 또는 모터 기동 사이클과 같은 이벤트를 기록
트리거 시 중지 모드에서는 ScopeMeter 테스트 도구가 자동으로 정전을 인식하고 직전의 파형 데이터를 저장합니다.

ScopeRecord™ 모드를 사용하여 장시간 동안 고분해능 파형 세부 정보를 캡처할 수 있습니다.

신호 단속 이벤트, 신호 드리프트 또는 변동을 캡처하여 복수의 측정값을 추세로 표시할 수 있습니다.

TrendPlot paperless recorder—간헐적 결함을 찾을 수 있도록 최대 11일 동안 기록

가장 찾기 힘든 고장은 가끔 한 번씩만 발생하는 결함입니다. 이러한 간헐적 고장은 연결 불량, 먼지, 이물질, 부식 또는 단순히 배선/커넥터의 결함으로 발생할 수 있습니다. 정전, 전압 강하, 전압 상승 및 중단 또는 모터의 기동 및 정지 때문에도 장비가 정지할 수 있습니다. 이때 작업자가 없더라도 Fluke 190 시리즈 III ScopeMeter 테스트 도구가 현장을 지켜드립니다.
