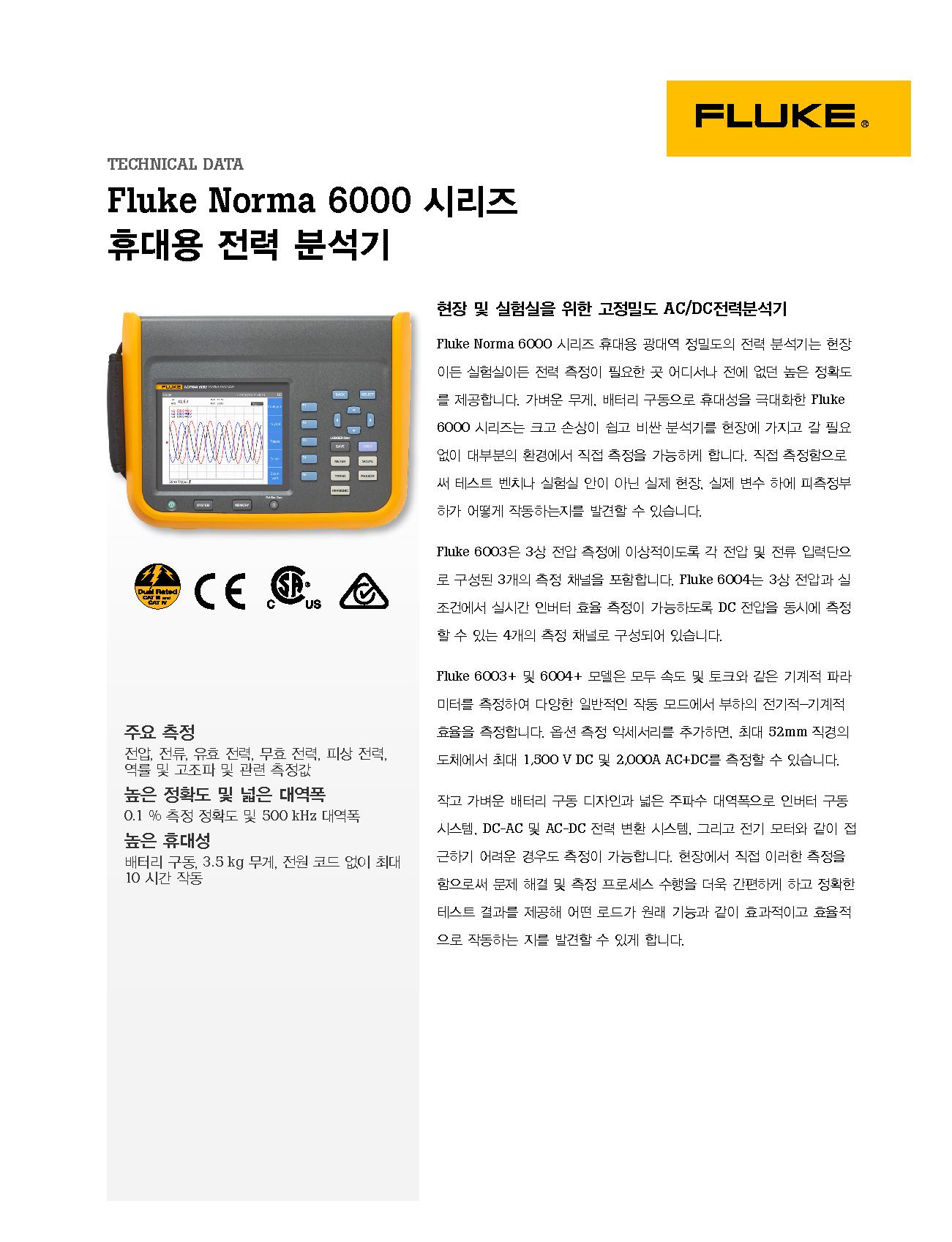

NORMA 6000 시리즈

현장 및 실험실을 위한 고정밀도 AC/DC 전력분석기

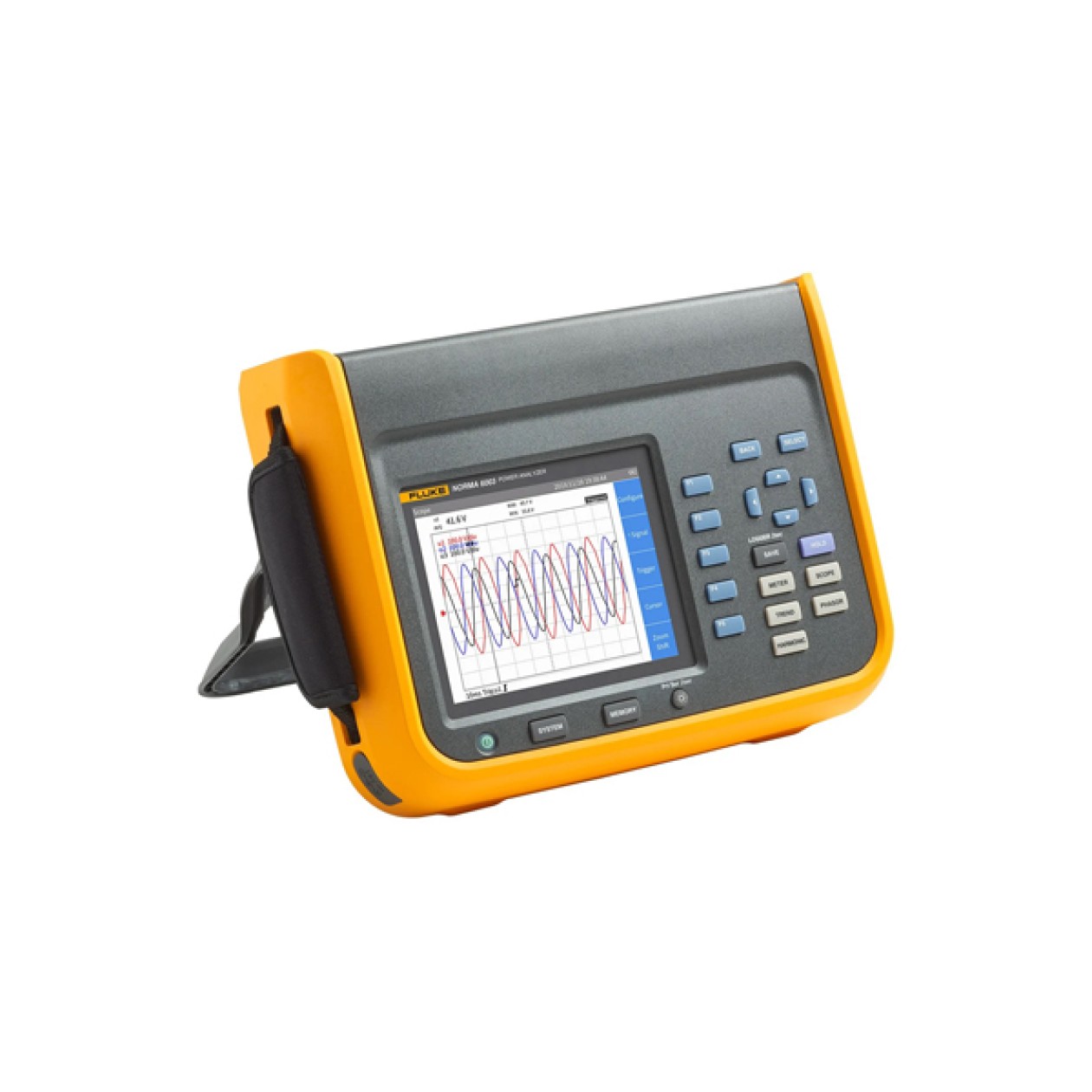

Fluke Norma 6000 시리즈 휴대용 광대역 정밀도의 전력 분석기는 현장 이든 실험실이든 전력 측정이 필요한  곳 어디서나  전에  없던  높은 정확도 를 제공합니다. 가벼운 무게, 배터리 구동으로 휴대성을 극대화한 Fluke 6000 시리즈는 크고 손상이 쉽고 비싼 분석기를 현장에 가지고 갈 필요 없이 대부분의 환경에서 직접 측정을 가능하게  합니다.  직접  측정함으로 써 테스트 벤치나 실험실 안이 아닌 실제 현장, 실제 변수 하에 피측정부 하가 어떻게 작동하는지를 발견할 수 있습니다.

Fluke 6003은 3상 전압 측정에 이상적이도록 각 전압 및 전류 입력단으 로 구성된 3개의 측정 채널을 포함합니다. Fluke 6004는 3상 전압과 실 조건에서 실시간 인버터 효율 측정이 가능하도록 DC 전압을 동시에 측정  할 수 있는 4개의 측정 채널로 구성되어 있습니다.

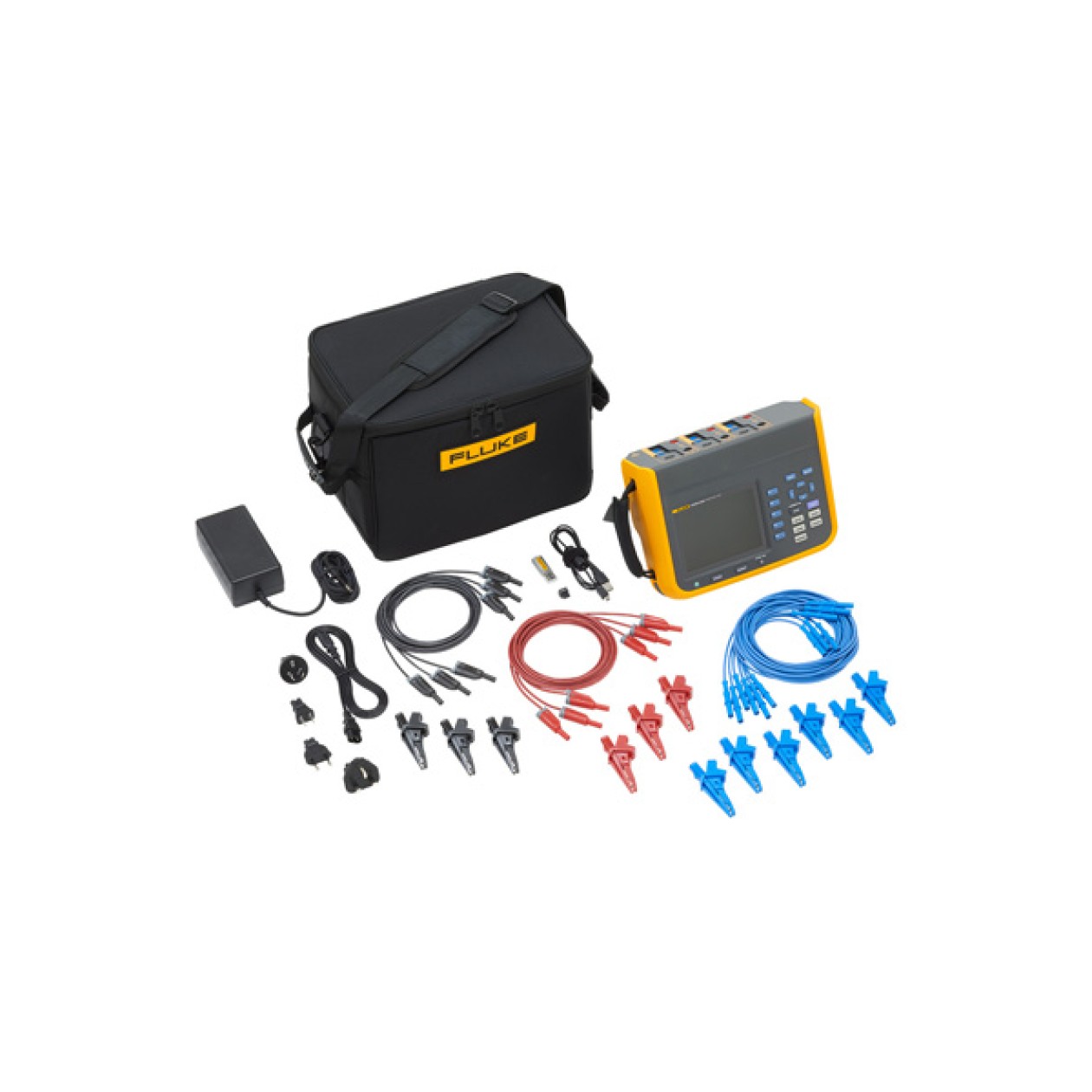

Fluke 6003+ 및 6004+ 모델은 모두 속도 및 토크와 같은 기계적 파라 미터를 측정하여 다양한 일반적인 작동 모드에서 부하의 전기적-기계적 효율을 측정합니다. 옵션 측정 악세서리를 추가하면, 최대 52mm 직경의 도체에서 최대 1,500 V DC 및 2,000A AC+DC를 측정할 수 있습니다.

작고 가벼운 배터리 구동 디자인과 넓은 주파수 대역폭으로 인버터 구동 시스템, DC-AC 및 AC-DC 전력 변환 시스템, 그리고 전기 모터와 같이 접 근하기 어려운 경우도 측정이 가능합니다. 현장에서 직접 이러한 측정을 함으로써 문제 해결 및 측정 프로세스 수행을 더욱 간편하게 하고 정확한 테스트 결과를 제공해 어떤 로드가 원래 기능과 같이 효과적이고 효율적 으로 작동하는 지를 발견할 수 있게 합니다.

주요 측정

전압, 전류, 유효 전력, 무효 전력, 피상 전력, 역률 및 고조파 및 관련 측정값

높은 정확도 및 넓은 대역폭

0.1 % 측정 정확도 및 500 kHz 대역폭

높은 휴대성

배터리 구동, 3.5 kg 무게, 전원 코드 없이 최대

10 시간 작동

- 휴대성이 뛰어나고 9.6cm 두께로 좁은 공간에도 쉽게 설치할 수 있습니다.

- 외부 전원 공급 없이 5000 mAh 리튬 이온 내장 배터리를 사용하여 최대 10 시간 동안 연속적으로 작동합니다.

- CAT III 1000 V, CAT IV 600 V 안전 등급으로 안전하게 측정할 수 있습니다.

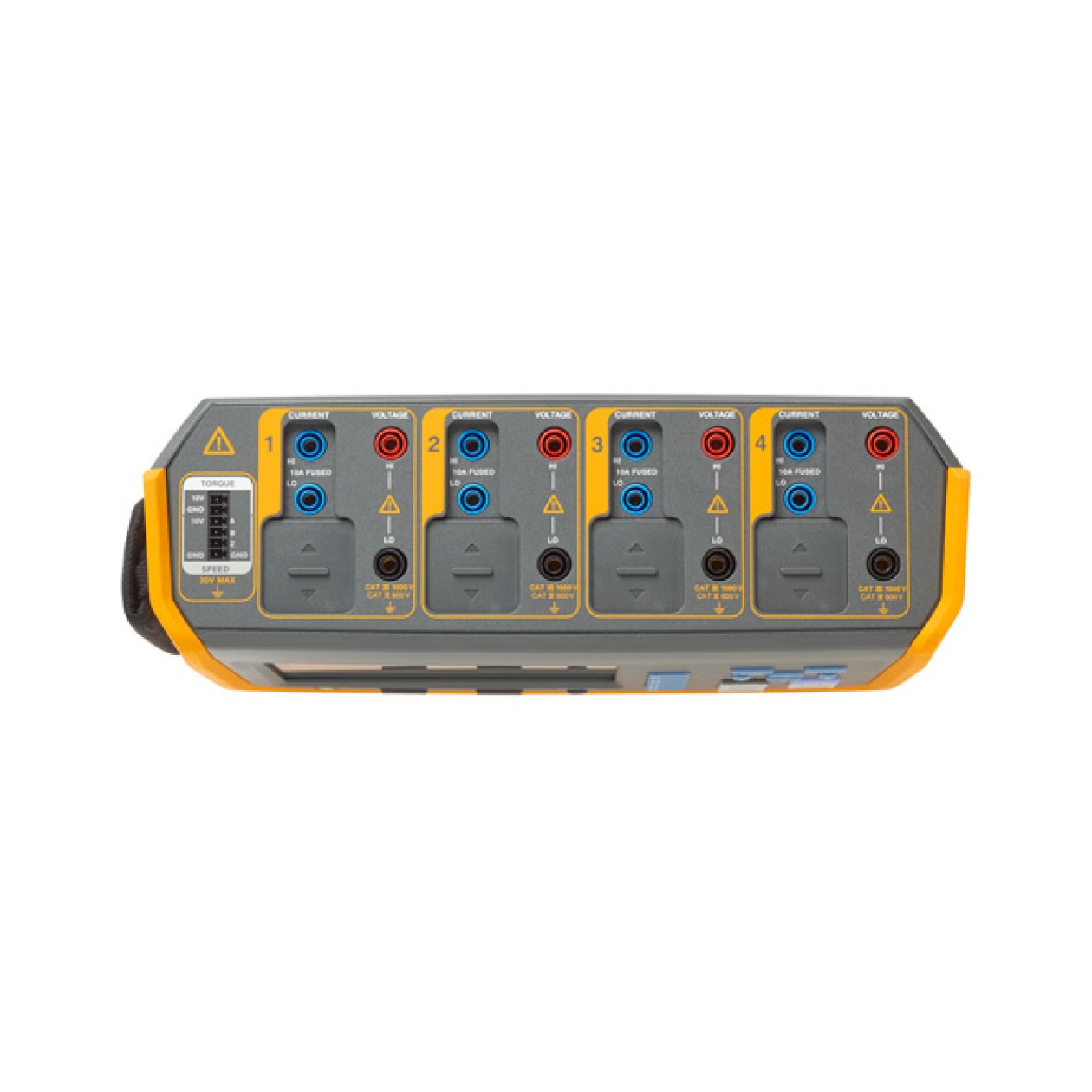

- 각 채널의 전압 및 전류 입력 단자를 통해 3상 및 DC 출력 전력을 동시에 3 채널 또는 4 채널 모델을 이용해 측정합니다.

- Fluke 6003+ 및 6004+의 내장된 입출력 모듈을 사용하여 기계적 토크 및 속도 측정이 가능합니다.

- 0.1 %정확도, 500 kHz 대역폭, 200ks/s 샘플링 속도는 어떤 왜곡이 있어도 전력 변환 시스템 측정을 신뢰할 수 있도록 합니 다.

- USB, RS485 인터페이스 및 개방형 통신 프로토콜로 간편한 시스템 통합 및 소프트웨어 플랫폼의 유연성을 제공합니다.

- 두 대의 분석기를 동기화 하여 6채널 또는 8채널로 구성할 수 있으며 이는 여러  회로를  동시에  측정할 수 있어  문제  해결  가능 성을 더욱 높일 수 있습니다.

- 미터, 파형, 최대 100차 고조파, 벡터(위상도) 및 트랜드와 같은 주요 데이터를 현장에서 메인 디스플레이를 통해 볼 수 있습니다.

- 전기적으로 절연된 채널을 사용하여 측정 요구에 따른 유연한 구성을 허용합니다.

- 32GB 대용량의 자체 메모리를 통해 사용자가 100ms~1s의 측정 속도를 조정하여 연속적으로 로깅할 수 있습니다.

- 전면 패널 혹은 원격 PC 연결(USB 혹은 RS485)를 사용하여 손쉽게 현장에서 설정할 수 있습니다.

- 기본으로 제공되는 PC 소프트웨어(Fluke Power Analyzer Software)를 사용하여 측정, 데이터 다운로드 및 분석을 할 수 있 습니다.

- Fluke Power Analyzer Software, USB 혹은 원거리 RS485연결을 사용하여 연결된 장비를 완전히 원격 제어합니다.
