3상 전력 품질 로거

Fluke 1742, 1746 및 1748 3상 전력 품질 로거는 실시간으로 중요한 전력 품질 및 에너지 결정을 수행하는 데 필요한 데이터에 빠르고 간편하게 액세스할 수 있게 합니다.

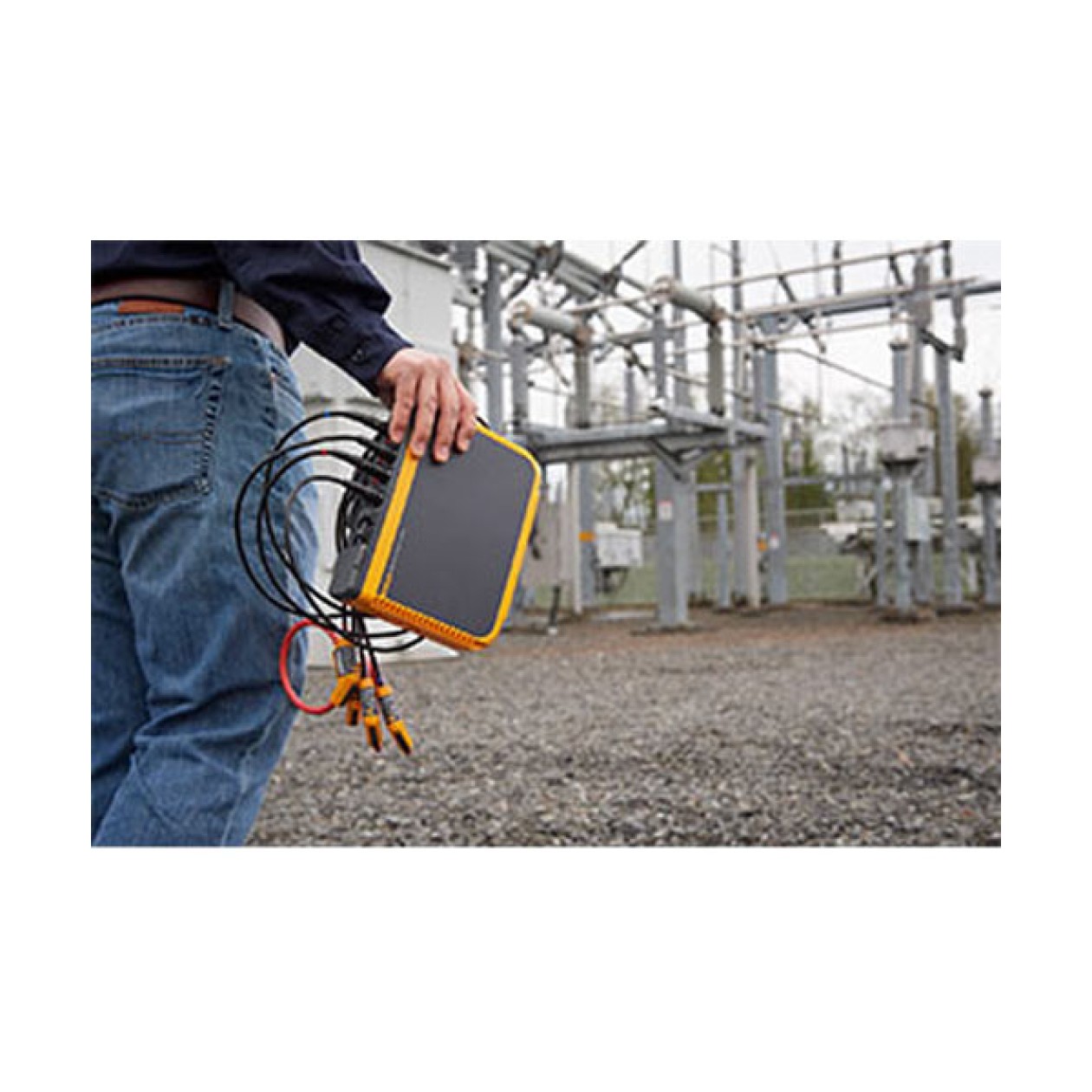

컴팩트하고 견고한 Fluke 1740 시리즈 3상 전력 품질 로거는 유연하게 에너지 사용 문제를 해결하고 정량화하며 배전 시스템을 분석해야 하는 기술자 및 엔지니어를 위해 특별히 설계되었습니다. IEC 61000-4-30과 같은 국제 전력 품질 표준을 완벽하게 준수하며 최대 500개 매개 변수를 동시에 기록하는 동시에 이벤트도 캡처하는 Fluke 1740 시리즈를 통해 간헐적이고 찾기 어려운 전력 품질 문제를 그 어느 때보다 간편하게 발견할 수 있습니다. 포함된 Energy Analyze Plus 소프트웨어는 EN 50160 및 IEEE 519와 같은 국내 및 국제 표준에 따라 인입구, 변전부 또는 부하 지점에서 전력 품질을 빠르게 평가합니다.

최적화된 사용자 인터페이스, 플렉시블 전류 프로브, 연결을 디지털 방식으로 확인 및 보정하는 지능적인 측정 검증 기능을 갖추고 있어 그 어느 때보다 쉽게 설정하고 측정 불확도를 줄일 수 있습니다. 무선 연결(WiFi)을 사용하여 현장에서 직접 데이터를 볼 수 있으므로 잠재적으로 위험한 환경에서 보내는 시간을 최소화하고 PPE를 착용하는 번거로움을 줄여 줍니다.

어떤 전력 품질 로거가 적합할까요?

Fluke 1748는 각 평균 기간 동안 500개 이상의 매개 변수를 기록합니다. 따라서 전력 품질을 자세히 분석하고 간헐적인 이벤트와 자세한 파형 데이터의 상관 관계를 분석하여 교란의 근본 원인을 파악할 수 있습니다. 기본 전력 품질 기록용인 Fluke 1746은 에너지 절감 연구 및 전기 네트워크 계획을 위한 관련된 모든 전력 매개 변수를 캡처하며 1748로의 전체 업그레이드 옵션도 사용 가능합니다. 간단한 부하 및 에너지 연구용인 Fluke 1742은 견고한 패키지로 최적의 성능을 제공하며 1746 또는 전체 1748 기능으로 업그레이드할 수 있습니다

하드웨어 기능

•3가지 전압 및 전류 상과 중성 전류 모두 측정 3상 및 중성 전압 리드 및 4개의 플렉시블 전류 프로브.

•포괄적인 로깅: 장비에 20개가 넘는 별도의 로깅 세션을 저장할 수 있습니다. 종합적인 전력 및 전력 품질 변수 범위가 자동으로 기록되므로 측정 추이를 놓칠 일이 없습니다.

•매우 높은 정확도로 측정: '테스트 및 측정 기술-전력 품질 측정 방법'에 대한 엄격한 IEC 61000-4-30 Class A Edition 3 표준을 충족합니다.

•전압 급강하, 급상승 및 정전 캡처: 1748에는 날짜, 타임스탬프, 심각도 정보와 함께 이벤트 파형 캡처 및 RMS 이벤트 프로파일이 포함되어 전력 품질 문제의 잠재적인 근본 원인을 파악할 수 있습니다.

•주요 전력 품질 매개 변수 측정: 전압 및 전류에 대한 고조파와 상호 고조파를 측정하고 불균형, 플리커 및 급속한 전압 변동도 포함합니다.

•최적화된 사용자 인터페이스: 신속하게 안내를 제공하는 그래픽 PC 기반 애플리케이션 설정으로 항상 올바른 데이터를 캡처하고 지능적인 검증 기능과 전력 품질 로거를 위한 유일한 자동 보정 기능으로 연결에 대한 불확도를 줄입니다. 연결 오류는 장치 전원 버튼의 황색 표시등을 통해 자동으로 표시되며 오류가 수정되면 주황색에서 녹색으로 변합니다.

•최적화된 사용자 인터페이스: 신속하게 안내를 제공하는 그래픽 설정으로 언제나 올바른 데이터를 캡처하고, 지능적인 검증 기능으로 연결이 올바르게 이루어졌음을 확인할 수 있으므로 사용자가 안심할 수 있습니다.

•유연한 전원 공급 장치: 100V에서 500V로 자동 이동하는 전력 품질 로거에 대한 가장 넓은 사용 가능 범위를 지닌 측정된 회로에서 또는 벽면 전선 코드에서 직접 전력을 공급하므로 어디에서나 테스트할 수 있습니다.

•견고함과 안정성: IP65 전압 입력 어댑터와 함께 사용하는 경우 IP65 등급으로 열악한 설치 환경을 견디도록 설계되었습니다.

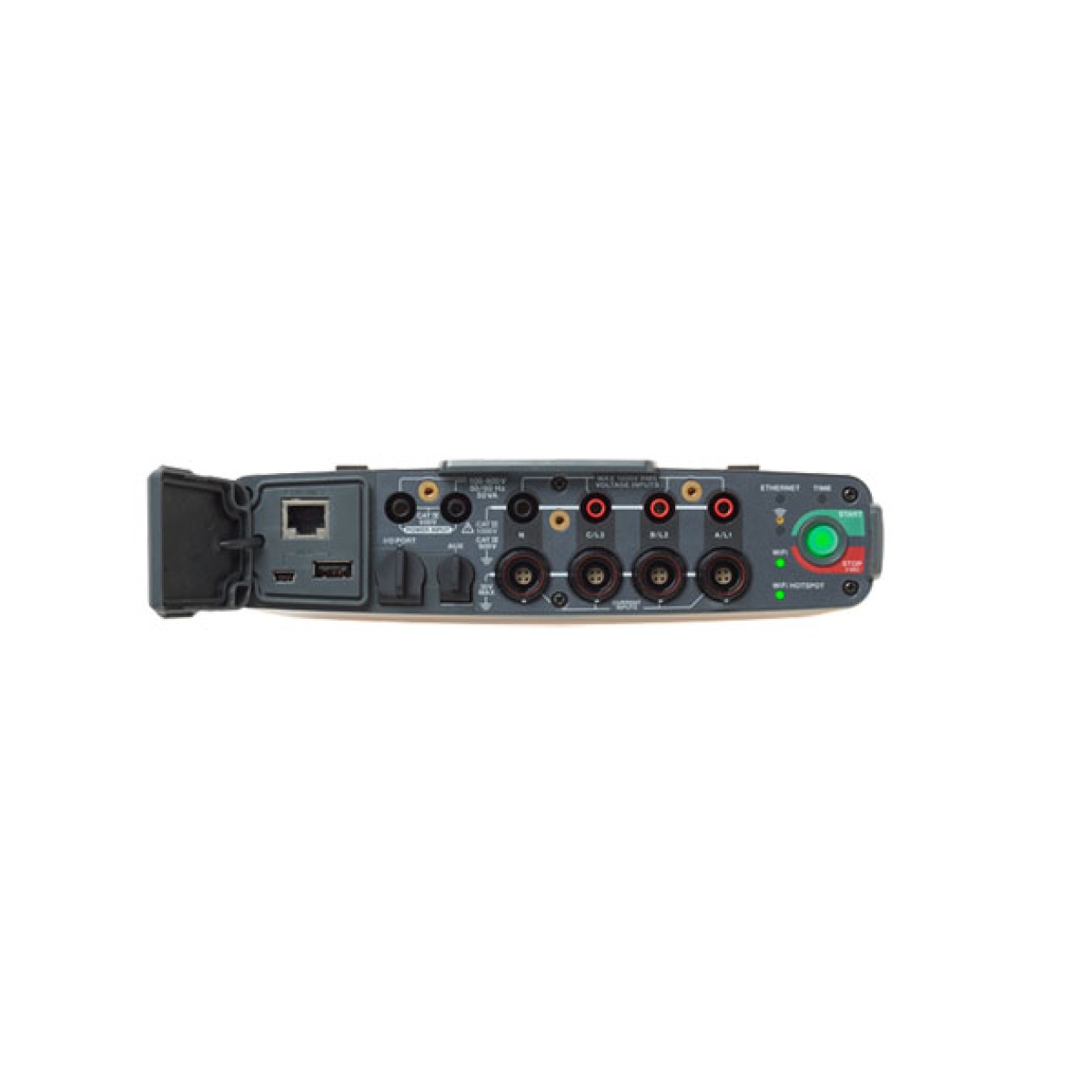

•두 개의 외부 USB 포트: PC 연결용 포트 하나와 표준 USB 드라이브 또는 다른 USB 장치로 빠르고 간단하게 데이터를 다운로드하기 위한 다른 포트 하나가 있어 기록을 중단하지 않고 측정 장치를 제자리에 둘 수 있습니다.

•이더넷 연결: 장비 설정 및 고속 데이터 다운로드를 위한 유선 및 무선 연결.

•컴팩트한 크기: 협소한 공간과 작은 23cm x 18cm x 5.4cm(9.1인치 x 7.1인치 x 2.1인치) 설치 공간의 패널에 맞게 설계되었습니다.

•업계 최고 안전 등급: 인입구 및 다운스트림에 사용 시 600V CAT IV/1000V CAT III 등급입니다.

•최적화된 측정 액세서리: 독특하고 엉킴 없는 전압 플랫 케이블 및 얇은 플렉시블 전류 프로브 덕분에 좁은 공간에도 쉽게 설치할 수 있습니다.

•배터리 수명: 리튬 이온 배터리로 충전 1회당 작동 시간이 4시간(백업 시간)이므로 일시적 전력 중단을 견딜 수 있습니다.

•보안: 표준 체인 또는 다른 보안 장치로 도난으로부터 소중한 자산을 보호합니다.

•자석 걸이 키트: 전기 패널의 내부 또는 외부에 장비를 안전하고 편리하게 보관할 수 있으며, 모든 모델과 호환되고 1748 모델에 표준으로 함께 포함됩니다.

소프트웨어 기능

•'워크숍 내' 또는 '현장 내' 설정 및 PC 애플리케이션 소프트웨어를 통한 다운로드: USB 메모리 스틱을 이용한 간편한 다운로드, WiFi 다운로드, 유선 이더넷 연결 또는 USB 케이블 사용.

•Energy Analyze Plus 애플리케이션 소프트웨어: 자동 보고 기능을 통해 에너지 소비 및 전력 품질 상태의 모든 측정 세부 사항을 다운로드하여 분석할 수 있습니다.

•원터치 보고: 일반적으로 사용되는 EN 50160, IEEE 519, GOST 33073과 같은 표준에 따라 표준화된 보고서를 만들거나 타사 소프트웨어와 함께 사용하기 위해 PQDIF 또는 NeQual 호환 형식으로 데이터를 내보냅니다.

•고급 분석: 사용 가능한 기록된 매개 변수를 선택하여 고급 데이터 상관 관계를 제공하는 기록된 측정에 대한 고도로 사용자 지정된 보기를 생성할 수 있습니다.

어떤 전력 품질 로거가 적합할까요?

¹1742-6/UPGRADE 옵션에 포함됨
²1742-8/UPGRADE 또는 1746-8/UPGRADE 옵션에 포함됨
