3상 전력 품질 분석기(1770 시리즈)

제품 개요: FLUKE 1770 시리즈 3상 전력 품질 분석기

자동 측정 유연성 향상. 보다 나은 전력 품질 문제 해결.

Fluke 1770 시리즈 3상 전력 품질 분석기는 전력 품질 기록, 문제 해결 및 분석의 복잡성이 없습니다. 전력 품질 연구를 더 빠르고 쉽게 수행할 수 있도록 설계된 1770 시리즈는 자동 측정, 간단한 사용자 인터페이스 및 설정, 동급 최고의 사양 및 간소화된 보고 플랫폼을 제공합니다. 이 장비는 측정 회로에서 전원이 직접 공급되므로 전원 콘센트를 찾거나 긴 연장 코드를 사용할 필요가 없습니다.

1770 시리즈를 사용하면 최대 8kV의 빠른 과도 전압, 최대 30kHz의 고조파, 전압 급강하 및 급상승, 전압, 전류 및 전력 측정에서 중요한 전력 품질 이벤트를 놓치지 않고 확인할 수 있어 고객의 전기 시스템에 대한 특성을 파악할 수 있습니다.

자동 측정 캡처

빠른 시스템 검사를 하거나 자세한 전력 품질 검사를 하든지에 관계없이 일관된 데이터가 중요합니다. Fluke 1770 시리즈는 고유한 자동 측정 캡처 시스템을 제공하여 항상 올바른 데이터를 수집할 수 있도록 하면서도 필요에 따라 특정 매개변수를 선택 및 조정할 수 있는 유연성을 제공합니다. 기본적으로 500개 이상의 전력 품질 매개변수가 캡처되며, 설치 안내를 통해 작업 중인 시스템에 적합한 매개변수를 쉽게 선택할 수 있습니다. 로깅된 데이터는 Fluke Energy Analyze Plus 소프트웨어로 즉시 확인, 다운로드 및 공유할 수 있으므로 결과를 검토하거나 데이터를 분석하기 전에 세션이 종료되도록 기다릴 필요가 없습니다.

최고의 측정 신뢰도

Fluke 1770 Series는 전력 품질 계측기의 문제 해결 기능과 독립형 전력 품질 분석기의 강력한 분석 및 로깅 기능을 결합하여 사용하기 쉬운 단일 휴대용 장치로 결합된 2-in-1 장치입니다.

'PQ Meter' 기능을 사용하면 현장에서 라이브 화면 데이터에 즉시 액세스할 수 있으므로 문제를 해결하는 동안 잠재적으로 어떤 문제가 있는지 빠르게 식별할 수 있습니다. 자세한 'PQ 로깅 및 분석' 기능은 설정 프로세스를 안내하여 매번 올바른 데이터를 캡처하도록 함으로써 전력 품질 연구 수행의 복잡성을 없애줍니다. 이러한 측정 모드를 고유한 측정 결선 자동 고침 기능과 함께 사용하면 두 번째 측정을 위해 처음으로 돌아가는 것을 걱정할 필요가 없으며, 시작할 때 무엇을 찾아야 할지 몰라도 됩니다.

보고서를 쉽게 작성할 수 있는 강력한 분석 소프트웨어

Fluke 1770 시리즈 전력 품질 분석기에서는 다른 다목적 애플리케이션 소프트웨어에 있는 번거로움을 없애기 위해 설계된 강력한 Fluke Energy Analyze Plus 소프트웨어가 기본으로 제공됩니다. Energy Analyze Plus는 장기적인 교육을 받지 않아도 즉시 전력 품질 데이터를 평가하는 데 도움이 됩니다.

Energy Analyze Plus를 사용하면 전력 품질 및 에너지 데이터의 다운로드, 분석, 추적 및 보고가 그 어느 때보다 쉬워집니다. 결과를 업계 표준을 기준으로 과거 수치 및 벤치마크와 비교하고, 측정된 데이터를 현지 조건과 비교하고, 데이터가 계속 수집되고 있는 경우에도 시설 전체에서 어떤 일이 일어나고 있는지 보다 완벽하게 파악할 수 있습니다. Energy Analyze Plus는 Fluke 1730, 1740, 1770 시리즈 에너지 로거 및 전력 품질 분석기에 대한 통합 지원을 제공합니다.

* '워크숍 내' 및 '현장 내' 설정과 PC 애플리케이션 소프트웨어를 통한 다운로드

* USB 메모리 스틱, WiFi, LTE, 유선 이더넷 또는 USB 케이블을 사용한 간단한 데이터 다운로드

*자동 보고서 기능을 통해 에너지 소비 및 전력 품질 상태의 모든 측정 세부 사항을 분석할 수 있습니다.

* 원터치 보고 기능은 EN 50160, IEEE 519, GOST 33073 IEC 61000-2-2 또는 PQDIF의 데이터 내보내기, NeQual 호환 포맷 또는 타사 소프트웨어 사용을 위한 CSV와 같은 표준을 따르는 표준화된 보고서를 생성합니다.

* 사용자들은 고급 분석을 통해 사용 가능한 로깅 매개 변수를 선택하고 고급 데이터 상관 관계를 위한 고도의 사용자 지정 측정 보기를 만들 수 있습니다.

고속 전압 과도 현상 캡처

과도 현상은 매일 정상적인 시스템에 부정적인 영향을 미칩니다. 이러한 부정적인 영향으로 고객의 장비가 손상될 가능성은 과소 평가할 수 없습니다. 시스템에 간헐적 또는 주기적인 과도 현상이 발생하는 경우, 결과는 치명적일 수 있으며 절연 장애에서부터 전체 장비 고장에 이르는 다양한 문제를 일으킬 수 있습니다. Fluke 1775와 Fluke 1777에는 고급 과도 현상 캡처 기술이 통합되어 있어 고속 전압 과도 현상을 명확하게 식별할 수 있으므로 필요한 데이터를 얻을 수 있습니다. Fluke 1775 전력 품질 분석기는 1MHz의 샘플링 기능을 통해 빠른 과도 현상을 캡처하는 반면, Fluke 1777 전력 품질 분석기는 20MHz 샘플링 기능을 통해 가장 빠른 과도 현상을 세밀하게 캡처합니다.

기존 산업 시스템에서부터 신재생 에너지 시스템 및 전기차에 이르기까지, 당사는 고객이 원하는 모든 것을 제공합니다.

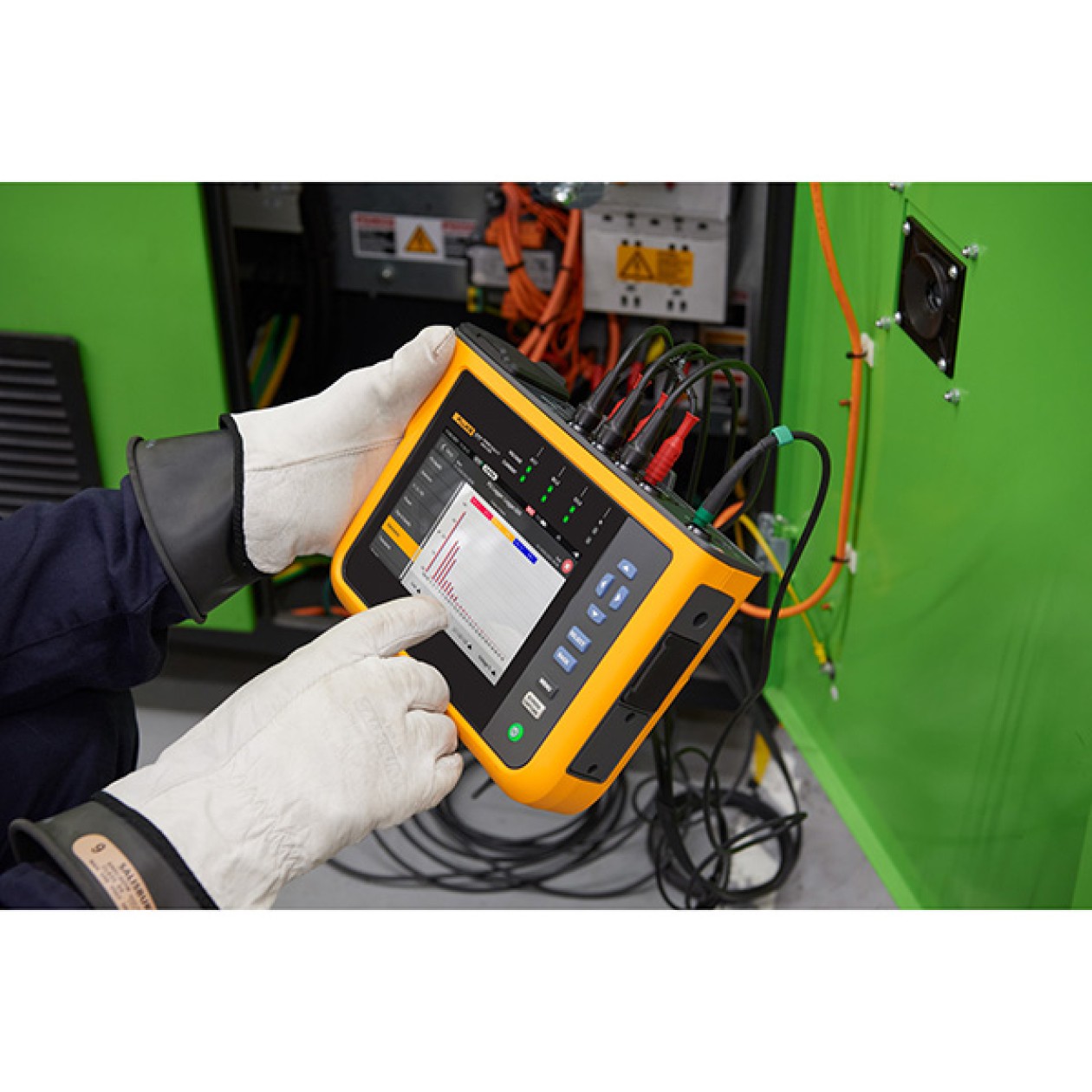

Fluke 1770 시리즈는 어떠한 측정 환경에서도 안전하고 쉽게 사용할 수 있도록 설계되었습니다. 1770 시리즈를 사용하면 고속 파형, 고속 과도 현상, 더 높은 고조파를 비롯한 다양한 전력 품질 변수를 캡처할 수 있으며, 이 모든 것을 대형 고해상도 디스플레이에서 즉시 볼 수 있습니다. 동급 최고의 CAT IV 600V/CAT III 1000V 과전압 등급을 받은 이 분석기는 인입구 또는 다운스트림에서 사용할 수 있으며, AC 및 DC 입력을 측정하고 고조파를 최대 30kHz까지 측정할 수 있습니다. 1770 시리즈를 사용하면 작업에 관계없이 보다 나은 정비 결정을 내리는 데 필요한 데이터를 캡처할 수 있습니다.

Fluke 1770 시리즈는 IEC 61000-4-30 ClassA Edition 3을 준수하는 패키지인 Fluke 전력 품질 분석기에서 기대할 수 있는 최고 수준의 정확도를 제공합니다. 또한 1770 시리즈는 EN 50160 및 IEEE 519를 준수하기 위해 ClassA Edition 4의 향후 요구 사항을 충족하도록 설계되었으므로, 지금 당장 미래의 측정 요구 사항을 해결할 준비를 갖출 수 있습니다.

원하는 위치, 시간 및 방식으로 작업할 수 있습니다

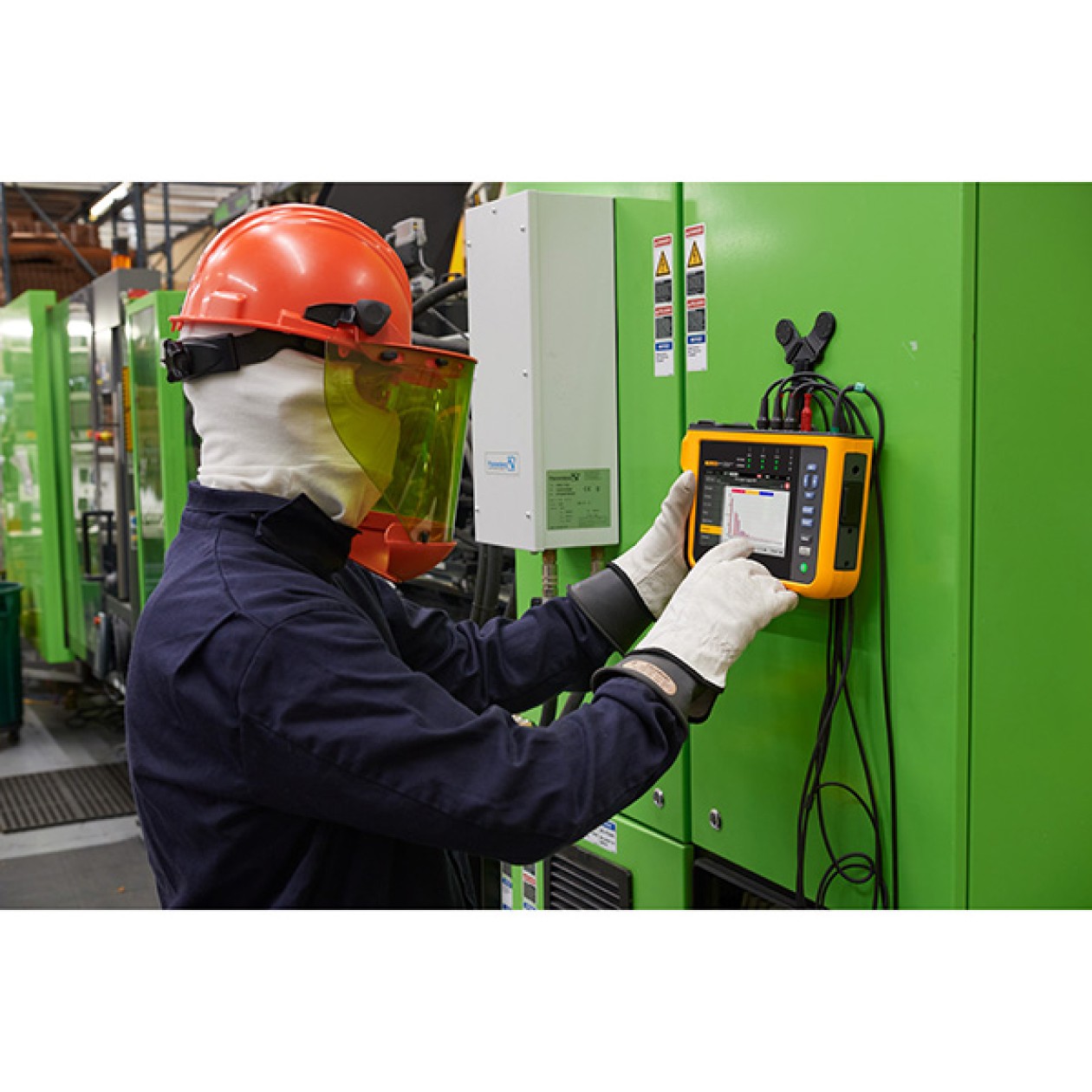

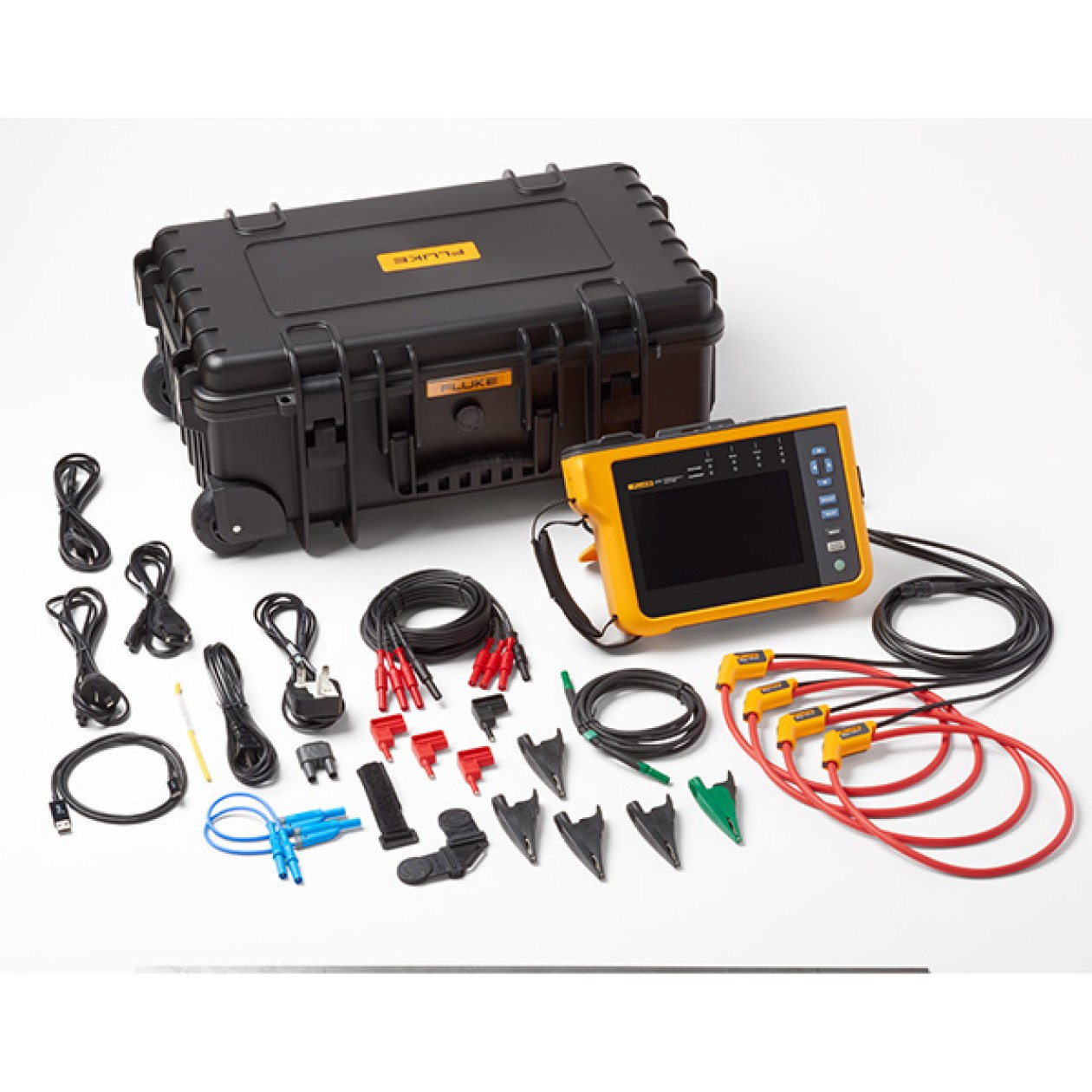

단 하루도 현장의 상황은 동일하지 않습니다. 고객에게는 어디를 가든지 필요할 때 필요한 작업을 수행할 수 있는 전력 품질 분석기가 필요합니다. Fluke 1770 시리즈는 다양한 부속품과 내장 기능을 갖추고 있어 작업을 보다 쉽게 수행할 수 있습니다. 슬림한 인체공학적 디자인과 통합 핸드 스트랩으로 손으로 잡기 쉬우며, 함께 제공된 걸이용 키트를 사용하면 분석기를 캐비닛 안에 쉽게 고정할 수 있습니다. 내장된 내부 전원 공급 장치를 통해 측정된 회로에서 장치로 직접 전원을 공급할 수 있으며, 90분 용량의 배터리를 사용하면 실시간 시스템에 연결되어 있지 않아도 데이터에 액세스하고 검토할 수 있습니다.

요구 사항에 따라 USB C, USB A, 이더넷, WiFi, 셀룰러 네트워크 지원 옵션을 사용하여 데이터를 빠르고 쉽게 PC로 전송할 수 있습니다. 실내에서 GPS 신호 증폭을 위해 내부 GPS 모듈과 이중 절연 외부 안테나 케이블(옵션)을 사용하면 데이터를 쉽게 동기화하여 보다 정확한 문제 해결 및 분석을 수행할 수 있습니다.

전류 고조파 한계치 계산

Fluke 1770 시리즈 전력 품질 분석기에서 데이터를 다운로드할 때 포함된 Energy Analyze Plus 소프트웨어 패키지는를 사용하면 측정된 전압과 전류 고조파 통계 데이터를 EN 50160 또는 IEEE 519와 같은 다른 표준과 비교하여 규정 준수 한계치를 초과하는지 확인할 수 있습니다. 이 강력한 예방적 유지보수 기능을 통해 전압에 왜곡이 일어나기 전에 전류 고조파를 관찰하여 예상치 못한 장애 또는 비준수 상황을 예방하고 시스템 가동 시간을 늘릴 수 있습니다. 인버터 기반 부하와 설비가 확산됨에 따라 안정적인 전력 품질을 보장하고 시스템 가동 중지 시간을 방지하기 위해 전류 고조파 상태를 계속 점검하는 것이 점점 더 중요해지고 있습니다.
