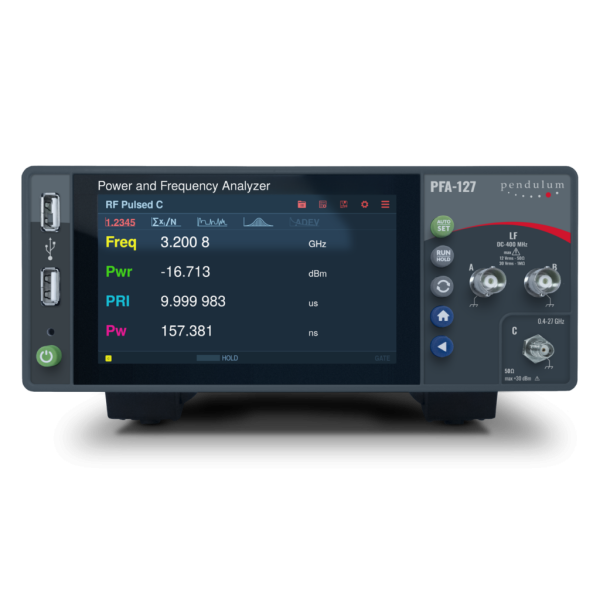

PFA-127

Name: PFA-127
Brand: PENDULUM
SKU: 1790870898

CW에서 펄스 RF까지, 27 GHz 전력과 주파수를 한 대로

Pendulum PFA-127 · CW & Pulsed RF Power and Frequency Analyzer

최대 측정 주파수 (CW & Pulse)

피크 및 평균 전력 측정 범위

최소 펄스 폭 (Narrow Pulse RF)

내장 GUI 및 웹 서버 원격 제어

분류	측정 항목	주 용도
주파수 (Frequency)	CW 주파수, 펄스 내 주파수(Frequency in Pulse), 주파수 프로파일	레이더 발진기 및 국부 발진기(LO) 펄스 RF 검증
RF 전력 (Power)	피크 전력 (Peak Power), 평균 전력 (Average Power), 펄스 상단 전력	송신기 출력 검증 및 고가 피크 파워미터 대체
펄스 타이밍 (Pulse)	펄스 폭(Pw, 최저 30 ns), 펄스 반복 간격(PRI), 반복 주파수(PRF), 듀티비	레이더/전자전(EW) 펄스 트레인 타이밍 및 지연 측정
변조 분석 (Modulation)	AM, FM, FSK, PSK 변조 펄스 신호 파라미터	처프(Chirp) 레이더 및 통신 신호 변조 특성 분석
통계 및 분석	펄스 간 안정도, 타임 도메인 트렌드, 통계치(평균·최대·최소)	신호 발생기 및 레이더 모듈의 장단기 안정도 평가

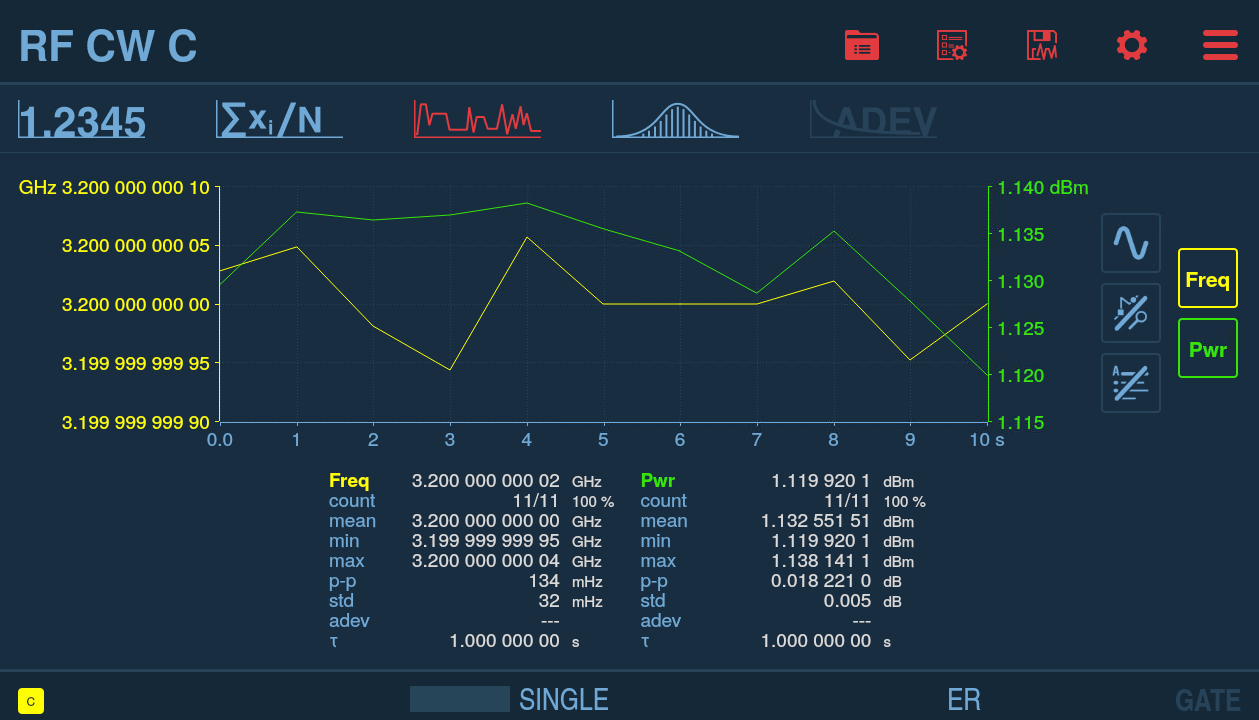

별도의 외장 피크 파워 센서나 복잡한 다중 계측기 구성 없이, 27 GHz까지의 CW 및 펄스 RF 신호에서 피크/평균 전력과 주파수를 실시간으로 동시 측정합니다. 레이더 및 유도무기 RF 프론트엔드 검증에 소요되는 셋업 시간과 테스트 비용을 획기적으로 절감합니다.

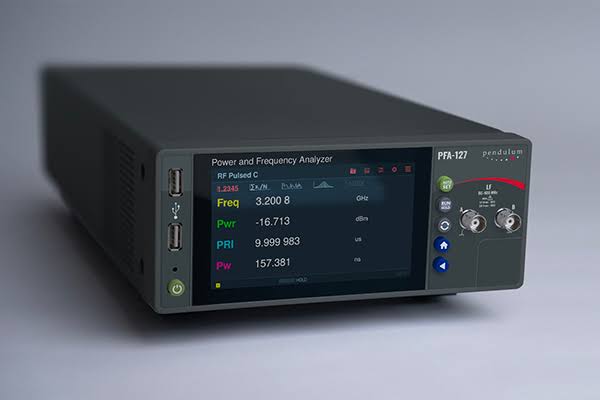

5인치 고해상도 터치스크린을 통해 현장에서 펄스 프로파일과 측정 데이터를 즉각 시각화합니다. 소프트웨어 설치가 필요 없는 내장 웹 서버 UI와 표준 SCPI 프로그래밍을 지원하여 원격 자동화 시험 시스템(ATE) 환경에 완벽하게 대응합니다.

채널	주파수 범위	임피던스 · 커플링	비고
RF Input (메인 측정)	최대 27 GHz (CW & Pulsed RF)	50 Ω · AC 결합	입력 전력 -30 dBm ~ +30 dBm (정밀 RF 커넥터)
Aux / Trigger Input	DC – 100 MHz	50 Ω / 1 MΩ 선택	외부 펄스 동기화 및 게이트 트리거 입력
외부 기준 입력 (Ref In)	10 MHz (1 MHz – 20 MHz)	50 Ω	루비듐 기준기 및 GNSS 표준 주파수 연동
기준 출력 (Ref Out)	10 MHz	50 Ω	내장 고안정도 OCXO 기준 초저지터 클록 출력

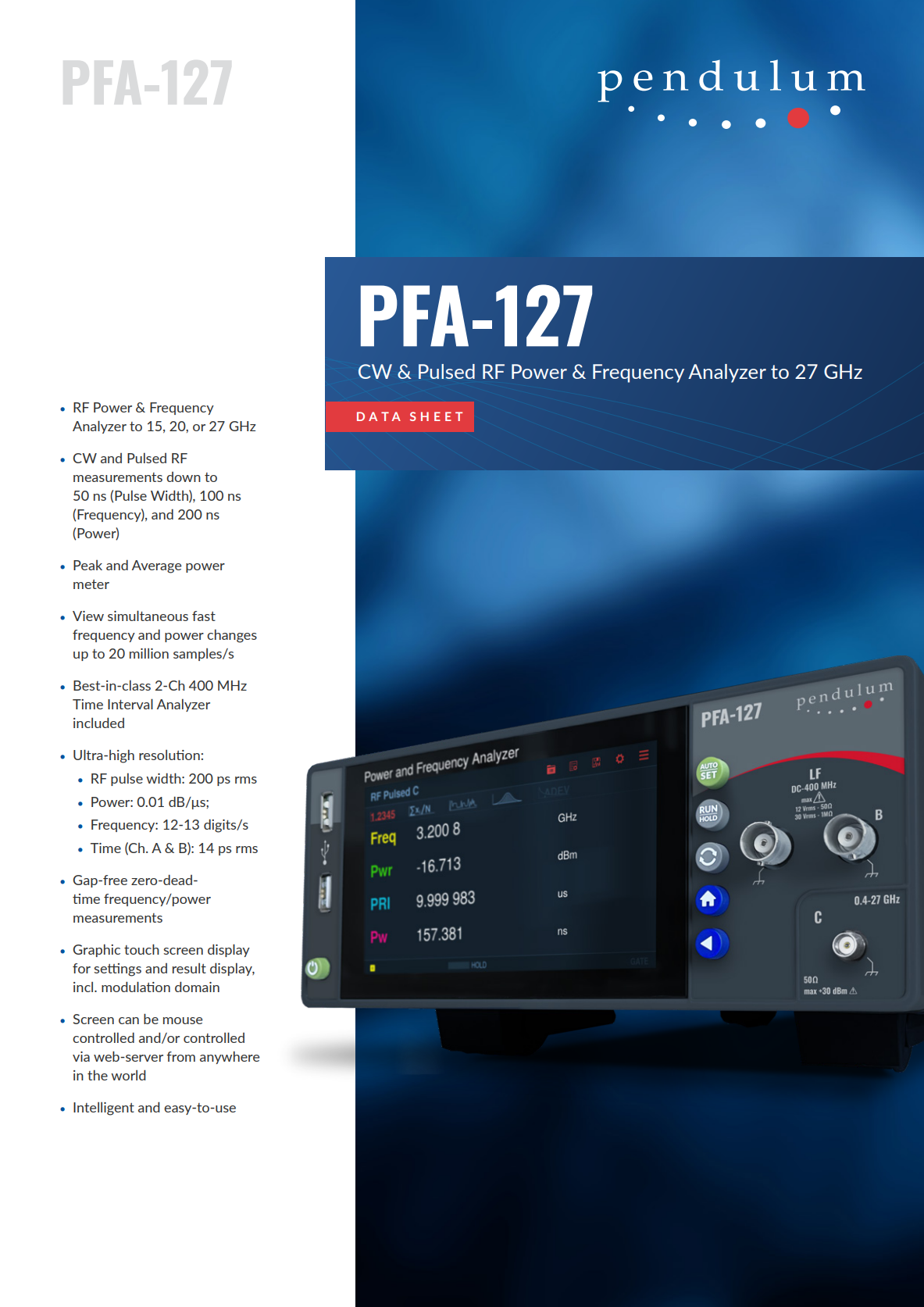

항목	사양
측정 주파수 범위	최대 27 GHz (CW 및 Pulsed RF 신호 지원)
RF 전력 측정 범위	-30 dBm – +30 dBm (피크 전력 및 평균 전력 동시 측정)
최소 측정 펄스 폭 (Pulse Width)	30 ns (협대역 고속 레이더 펄스 대응)
펄스 타이밍 측정 항목	펄스 폭(Pw), 펄스 반복 주기(PRI), 반복 주파수(PRF), 듀티비(Duty Cycle)
지원 변조 분석 (Modulation)	AM, FM, FSK, PSK 변조 펄스 신호 분석
내장 타임베이스 (Timebase)	초고안정도 OCXO (Oven Controlled Crystal Oscillator) 기본 내장
디스플레이	5인치 컬러 정전식 터치스크린 (GUI 기반 현장 분석)
원격 제어 및 인터페이스	Ethernet (LAN / 내장 Web Server UI), USB, GPIB (SCPI 호환)
크기 (L × W × H)	339 × 210 × 90 mm (2U 하프 랙 벤치탑 폼팩터)
동작 온도	0 °C – +50 °C
공식 보증 기간	기본 3년 (Pendulum Instruments 제조사 공식 보증)

스펙트럼 분석기나 외장 피크 파워미터와 비교할 때 PFA-127의 강점은 무엇인가요?
기존에는 펄스 RF 신호의 주파수와 전력을 함께 측정하기 위해 고가의 스펙트럼 분석기를 사용하거나, 주파수 카운터와 외장 피크 파워 센서를 복잡하게 연결해야 했습니다. Pendulum PFA-127은 27 GHz 대역의 CW 및 펄스 신호에서 주파수, 피크/평균 전력, PRI, 펄스 폭을 단 한 대의 장비로 동시에 실시간 측정하여 시스템 구축 비용과 테스트 시간을 획기적으로 줄여줍니다.
최소 30 ns의 협대역 펄스(Narrow Pulse) 신호도 안정적으로 측정되나요?
네, 가능합니다. PFA-127은 정밀 RF 검파 및 디지털 신호 처리 기술을 탑재하여 최저 30 ns의 매우 좁은 펄스 폭을 가진 레이더 및 유도무기 신호에서도 주파수, 피크 전력, PRI, 펄스 프로파일을 높은 신뢰도로 안정적으로 분석합니다.
원격 자동화 시험(ATE) 환경 구축 및 국내 기술 지원은 어떻게 지원되나요?
별도의 소프트웨어 설치 없이 웹 브라우저로 직접 제어하는 내장 Web Server UI와 Ethernet, USB, GPIB 인터페이스를 통한 표준 SCPI 명령어를 지원하여 ATE 구축이 매우 용이합니다. 또한 Pendulum Instruments 공식 파트너인 (주)테솔(TESSOL)에서 데모 지원, 사후 기술 지원 및 KOLAS 공인 교정 연계 서비스를 원스톱으로 제공합니다.
